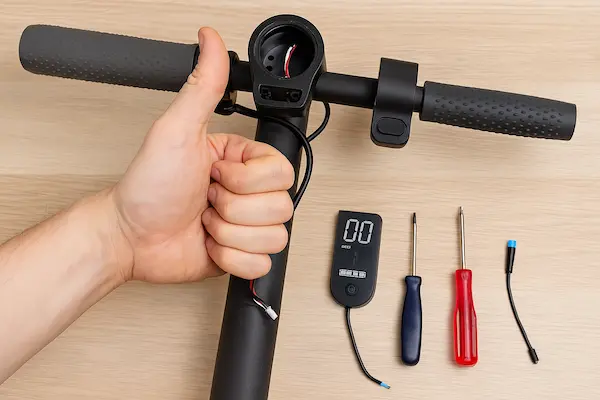

Як замінити екран на електросамокаті: покрокова інструкція

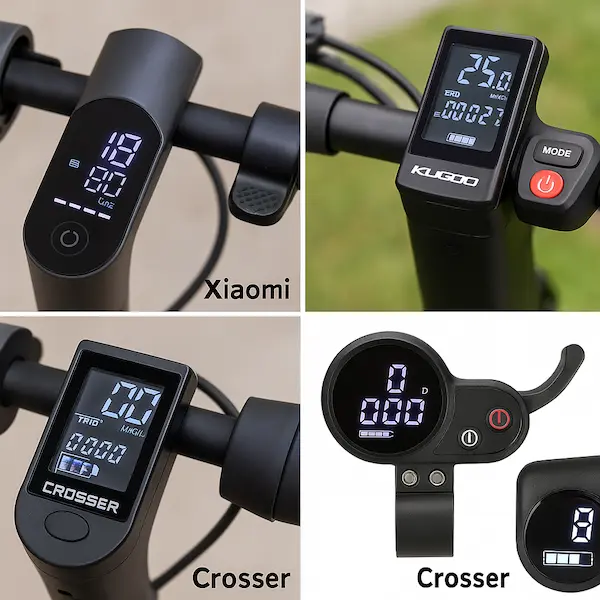

Різні типи дисплеїв для популярних моделей електросамокатів

Основні типи екранів за брендами:

• Xiaomi — більшість моделей оснащені LED-дисплеями з мінімалістичним дизайном. Екрани інтегровані в кермову панель та з'єднуються з контролером через спеціальний роз'єм.
• Kugoo — залежно від моделі, можуть використовуватися різні типи екранів: від найпростіших LED-дисплеїв на моделях S1/S2/S3 до кольорових LCD-панелей на преміальних моделях G2 Master.
• Crosser — більшість моделей комплектуються компактними монохромними дисплеями з контрастним відображенням інформації.
• Ninebot — використовують LED-дисплеї, часто вбудовані в панель керування.
• Інші бренди — можуть використовувати як фірмові, так і універсальні дисплеї, часто сумісні з контролерами різних виробників.

Класифікація за типом відображення:

• LED-дисплеї — прості, енергоефективні екрани з базовою індикацією основних параметрів.
• LCD-дисплеї — більш інформативні, можуть відображати більше параметрів одночасно, часто мають підсвічування.
• TFT-дисплеї — кольорові екрани з високою роздільною здатністю, встановлюються на преміальних моделях.
• Бортові комп'ютери — складні пристрої з розширеним функціоналом, які окрім відображення інформації можуть керувати налаштуваннями самоката.

Важливо знати: При виборі нового екрану критично важлива повна сумісність з вашою моделлю самоката. Навіть незначні відмінності в роз'ємах або програмному забезпеченні можуть призвести до некоректної роботи або повної несумісності.

Типові симптоми несправності екрану:

• Відсутність зображення

  Екран не вмикається або залишається темним при увімкненому самокаті, хоча інші функції (зокрема, двигун) працюють.

• Часткове відображення

  Деякі сегменти або пікселі екрану не працюють, інформація відображається частково або спотворено.

• Мерехтіння або нестабільна робота

  Зображення мерехтить, періодично зникає або з'являється при струшуванні самоката.

• Неправильне відображення даних

  Некоректне відображення швидкості, заряду батареї або інших параметрів.

• Фізичні пошкодження

  Тріщини, вм'ятини або розбите скло дисплея внаслідок падіння або удару.

• Проблеми з кнопками

  Кнопки на дисплеї не реагують або працюють некоректно (для моделей з інтегрованими кнопками).

• Конденсат під склом

  Волога потрапила всередину дисплея, що може призвести до корозії контактів і короткого замикання.

Важлива перевірка: Перед заміною екрану переконайтеся, що проблема не в з'єднаннях або контролері. Спробуйте від'єднати і знову приєднати роз'єми, що йдуть до дисплея. Також перевірте напругу на виході з контролера за допомогою мультиметра, щоб підтвердити, що живлення подається на екран.

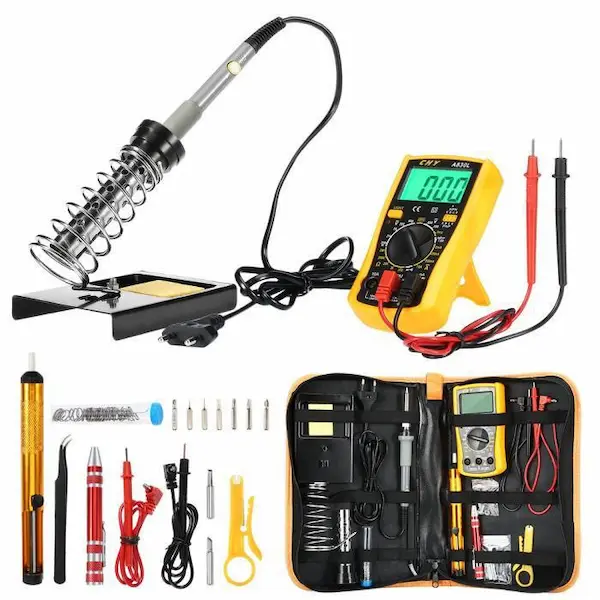

Необхідні інструменти для заміни екрану електросамоката

Список необхідних інструментів:

• Набір викруток

  Різні типи викруток (хрестові, плоскі, зірочки) різних розмірів для відкручування кріплень.

• Шестигранні ключі

  Часто використовуються для кріплень на кермі та рульовій колонці.

• Пінцет

  Для роботи з дрібними деталями та роз'ємами.

• Паяльник та припій (за необхідності)

  Деякі моделі потребують пайки для підключення нового дисплея.

• Мультиметр

  Для перевірки правильності підключення та наявності живлення.

• Ізоляційна стрічка або термоусадочні трубки

  Для ізоляції з'єднань після заміни.

• Пластикові інструменти для демонтажу

  Спеціальні пластикові лопатки для безпечного від'єднання панелей без пошкодження.

• Розчинник або спирт

  Для очищення поверхонь від залишків клею або бруду.

Підготовчі дії:

1. Вимкніть самокат

   Переконайтеся, що самокат повністю вимкнений, для додаткової безпеки можна від'єднати акумулятор, якщо це можливо.

2. Підготуйте робоче місце

   Знайдіть добре освітлене місце з достатнім простором для роботи.

3. Зробіть фото наявних з'єднань

   Перед демонтажем сфотографуйте всі з'єднання та розташування деталей, щоб полегшити зворотне складання.

4. Вивчіть інструкцію до нового екрану

   Ознайомтеся з документацією на новий дисплей, зверніть увагу на специфічні вимоги до установки.

Порада експерта: Підготуйте невеликі контейнери або використовуйте магнітну підставку для зберігання гвинтів та дрібних деталей під час ремонту. Це допоможе уникнути їх втрати та спростить зворотне складання.

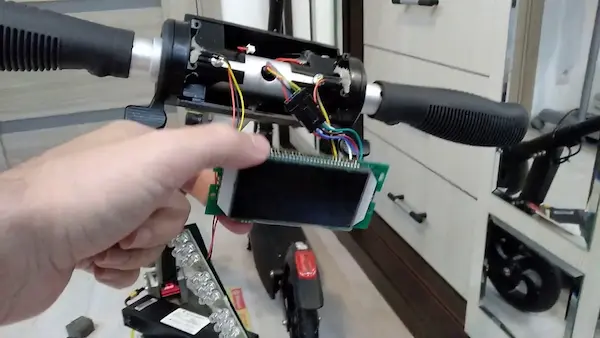

Основні етапи демонтажу екрану електросамоката

Крок 1: Демонтаж старого екрану

1. Зніміть захисні елементи

   Якщо дисплей захищений накладками або кожухом, акуратно зніміть їх, відкручуючи відповідні кріплення.

2. Відкрутіть кріплення екрану

   Зазвичай екран кріпиться декількома гвинтами до керма або рульової колонки. Використовуйте відповідну викрутку для їх видалення.

3. Обережно зніміть панель з екраном

   Після видалення всіх кріплень обережно підважте панель з екраном за допомогою пластикового інструмента, щоб не пошкодити корпус.

4. Від'єднайте з'єднувальні кабелі

   Акуратно від'єднайте роз'єми, що з'єднують екран з контролером. Якщо дроти припаяні, скористайтеся паяльником для їх від'єднання, запам'ятавши або сфотографувавши схему підключення.

5. Перевірте стан компонентів

   Огляньте контакти та роз'єми на наявність корозії або пошкоджень, за необхідності очистіть їх спиртом.

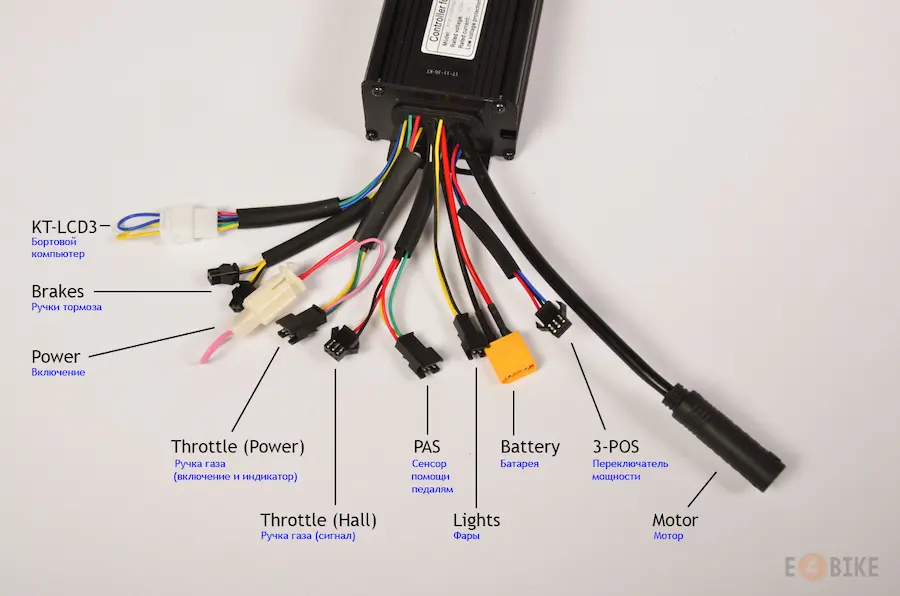

Схема підключення екрану до контролера електросамоката

Крок 2: Встановлення нового екрану

1. Підготуйте новий екран

   Розпакуйте новий дисплей, перевірте його на наявність видимих пошкоджень та відповідність роз'ємів.

2. Підключіть з'єднувальні кабелі

   Приєднайте роз'єми нового екрану до відповідних роз'ємів на контролері. Якщо потрібна пайка, виконайте її згідно зі схемою підключення старого дисплея.

3. Перевірте працездатність перед остаточним монтажем

   Тимчасово підключіть дисплей, увімкніть самокат та перевірте, чи правильно працює новий екран. Якщо виникають проблеми, перевірте правильність підключення.

4. Розмістіть екран у корпусі

   Акуратно помістіть новий дисплей на його місце, переконавшись, що кабелі не перетиснуті та правильно прокладені.

5. Закріпіть екран

   Зафіксуйте дисплей за допомогою гвинтів, використовуючи ті ж отвори і кріплення, що були у старого екрану.

6. Встановіть захисні елементи

   Поверніть на місце всі захисні кожухи та накладки, які були зняті на початку.

Крок 3: Налаштування та тестування

1. Увімкніть самокат

   Увімкніть самокат та перевірте, чи дисплей правильно вмикається і відображає всі необхідні параметри.

2. Перевірте всі функції

   Переконайтеся, що всі показники (швидкість, заряд, режими їзди) відображаються коректно, і всі кнопки працюють як слід.

3. Виконайте калібрування (за необхідності)

   Деякі моделі самокатів вимагають калібрування нового дисплея. Ознайомтеся з інструкцією до конкретної моделі, щоб дізнатися про процедуру калібрування.

4. Перевірте роботу на різних режимах

   Протестуйте самокат на різних режимах швидкості, переконайтеся, що показники змінюються відповідно.

5. Оцініть якість монтажу

   Переконайтеся, що дисплей надійно закріплений, немає люфтів та сторонніх звуків при русі.

Важливо: Якщо ви відчуваєте, що не впевнені у своїх навичках або стикаєтесь із складнощами під час заміни екрану, не ризикуйте пошкодити самокат ще більше. Краще звернутися до спеціалістів сервісного центру для професійної заміни.

Заміна екрану на електросамокатах Xiaomi

• Xiaomi Mi Electric Scooter (M365) та його модифікації

  Екран інтегрований у панель керування. Для його заміни потрібно зняти гумові накладки з керма, відкрутити кріплення та обережно від'єднати роз'єм від материнської плати. Сучасні моделі мають модульну конструкцію, яка спрощує процес заміни.

• Xiaomi Mi Electric Scooter 4 та 4 Ultra

  Ці моделі оснащені більш складними дисплеями з більшою функціональністю. При заміні важливо використовувати оригінальні компоненти або якісні аналоги для забезпечення повної сумісності.

Заміна екрану на електросамокатах Kugoo

• Kugoo S1/S2/S3

  Ці моделі мають цікаву особливість: існують різні кольори плат дисплея (жовта, зелена, червона), які потребують відповідних контролерів. При заміні важливо підібрати дисплей того ж кольору, що і оригінальний, або замінити комплектом разом з контролером.

• Kugoo S1/S2/S3

  Ці моделі мають цікаву особливість: існують різні кольори плат дисплея (жовта, зелена, червона), які потребують відповідних контролерів. При заміні важливо підібрати дисплей того ж кольору, що і оригінальний, або замінити комплектом разом з контролером.

• Kugoo M4/M4 Pro

  Ці моделі можуть бути оснащені різними типами бортових комп'ютерів, наприклад, LH-100 (6-pin) або TF-100 (5-pin). При заміні критично важливо перевірити кількість контактів та тип роз'єму.

• Kugoo G2 Master

  Преміальна модель з TFT-дисплеєм, який відрізняється кольоровим інтерфейсом та розширеними функціями. При заміні потрібно звернути увагу на правильне підключення всіх інтерфейсних кабелів.

Заміна екрану на електросамокатах інших виробників

• Crosser

  Електросамокати Crosser, зокрема модель E9, оснащені компактними дисплеями з достатньо простою конструкцією, що спрощує процес заміни.

• Ninebot

  Сегвеї та електросамокати Ninebot часто мають інтегровані з панеллю керування дисплеї. Заміна може потребувати спеціальних інструментів та обережного поводження з тонкими шлейфами.

• HXHX Pro

  При заміні дисплея HXHX Pro важливо звернути увагу на правильне позиціонування плати та надійне закріплення всіх кабелів.

Порада експерта: Якщо ви не можете точно визначити модель вашого екрану або сумніваєтесь у сумісності запчастини, зверніться до нашого сервісного центру з фотографіями вашого дисплея та моделлю самоката. Наші фахівці допоможуть підібрати необхідну запчастину та надати додаткові рекомендації щодо заміни.

Поширені помилки:

• Неправильний підбір запчастини

  Помилка: Придбання дисплея, несумісного з вашою моделлю самоката.

  Як уникнути: Перед замовленням перевірте точну модель вашого самоката та порівняйте зовнішній вигляд і роз'єми дисплея з оригінальним. У разі сумнівів краще проконсультуватися з фахівцями.

• Пошкодження роз'ємів

  Помилка: Застосування надмірної сили при від'єднанні або підключенні роз'ємів.

  Як уникнути: Працюйте з роз'ємами обережно, використовуючи пінцет або інші спеціальні інструменти. Часто роз'єми мають фіксатори, які потрібно акуратно натиснути перед від'єднанням.

• Неправильне підключення проводів

  Помилка: Плутанина в порядку підключення дротів при пайці.

  Як уникнути: Завжди робіть фотофіксацію оригінального підключення перед демонтажем. Позначайте кольором або етикетками дроти, якщо їх багато.

• Пошкодження кабелів

  Помилка: Обрив або перетискання тонких сигнальних кабелів при складанні.

  Як уникнути: Акуратно прокладайте кабелі, переконуючись, що вони не затиснуті між деталями корпусу і не перегинаються під гострим кутом.

• Неналежне кріплення

  Помилка: Ненадійне закріплення нового дисплея, що призводить до його люфту або випадіння під час руху.

  Як уникнути: Використовуйте всі оригінальні кріплення та переконайтесь, що гвинти затягнуті з відповідним зусиллям (не перетягуйте, щоб не пошкодити пластикові деталі).

• Ігнорування електростатичного захисту

  Помилка: Пошкодження електронних компонентів статичною електрикою.

  Як уникнути: Перед роботою з електронікою зніміть статичний заряд, доторкнувшись до заземленого металевого предмета. Якщо можливо, використовуйте антистатичний браслет.

• Поспішна збірка

  Помилка: Складання самоката без проміжної перевірки працездатності нового дисплея.

  Як уникнути: Завжди перевіряйте роботу нового екрану перед остаточним закріпленням усіх деталей корпусу.

Важливо знати: Будьте особливо обережні при роботі з літій-іонними акумуляторами електросамокатів. Пошкодження акумулятора може призвести до короткого замикання або навіть загоряння. Якщо вам потрібно від'єднати акумулятор, робіть це акуратно, дотримуючись усіх заходів безпеки.

Рекомендації з догляду за екраном:

• Захист від вологи

  Уникайте використання самоката під сильним дощем. Якщо вам довелося їхати під дощем, ретельно витріть екран та область навколо нього після поїздки.

• Захист від сонячних променів

  Тривале перебування під прямими сонячними променями може призвести до вигоряння дисплея та погіршення його видимості. Зберігайте самокат у затіненому місці, коли він не використовується.

• Обережне очищення

  Використовуйте м'яку тканину, злегка зволожену водою або спеціальним засобом для очищення екранів. Уникайте агресивних розчинників та абразивних матеріалів.

• Уникнення механічних пошкоджень

  Будьте обережні при паркуванні самоката, щоб не пошкодити дисплей об стіни або інші предмети. Розгляньте можливість встановлення захисної плівки на екран.

• Захист від екстремальних температур

  Уникайте зберігання самоката при дуже високих або низьких температурах, що може негативно вплинути на електроніку та РК-дисплей.

• Регулярна перевірка з'єднань

  Періодично перевіряйте надійність кріплення дисплея та стан з'єднувальних кабелів, особливо після їзди по нерівних дорогах.

• Використання чохла

  При тривалому зберіганні або транспортуванні самоката використовуйте захисний чохол, який додатково захистить дисплей та інші компоненти.

Порада експерта: Якщо ви помітили, що дисплей почав працювати нестабільно або з'явилися незначні проблеми з відображенням, не чекайте повного виходу з ладу. Зверніться до сервісного центру для діагностики – іноді проблема може полягати просто в поганому контакті, який легко виправити.

Самостійна заміна доцільна, якщо:

• Ви маєте базові навички роботи з електронікою — вмієте користуватися викрутками, розбиратися в роз'ємах та, за потреби, паяльником.
• Модель самоката досить поширена — є доступ до інструкцій, відеоуроків та форумів з обговоренням особливостей ремонту.
• Заміна не потребує складних маніпуляцій — екран від'єднується без необхідності розбирати інші важливі вузли самоката.
• Ви маєте всі необхідні інструменти — якісні викрутки потрібного розміру, пінцет, при необхідності паяльник тощо.
• Самокат не на гарантії — самостійне втручання не призведе до втрати гарантійного обслуговування.

Краще звернутися до спеціалістів, якщо:

• У вас недостатньо досвіду — ви ніколи раніше не розбирали електронні пристрої або невпевнені у своїх навичках.
• Самокат знаходиться на гарантії — офіційний ремонт в авторизованому сервісному центрі збереже гарантію.
• Заміна потребує специфічних інструментів — для деяких моделей потрібні спеціальні викрутки або інструменти для зняття захисних елементів.
• Проблема може бути не в екрані — якщо ви не впевнені, що причина несправності саме в дисплеї, професійна діагностика допоможе уникнути непотрібних витрат.
• Модель самоката рідкісна або преміальна — ризик пошкодження дорогого пристрою може перевищувати потенційну економію на ремонті.
