Вчора до нас звернувся клієнт з проханням: "Хочу сам зібрати електрощиток, але боюся помилитися. Що реально потрібно знати?" Показую йому статистику викликів електриків у 2025 році — 60% проблем виникає через неправильно зібрані щитки. "А як зробити правильно?" — перепитує. Довелося розкрити всі професійні секрети.
За роки роботи в Mobline зрозумів: самостійна збірка електрощитка — це можливо, але тільки з правильними знаннями. Ось що дійсно потрібно знати у 2025 році.
ГОЛОВНІ ПРИЧИНИ ПОЛОМОК ЕЛЕКТРОЩИТКІВ
Неправильне підключення УЗО
Перегрів контактів
Неправильний номінал автоматів
Інші помилки
ПОКРОКОВА ІНСТРУКЦІЯ ЗБІРКИ
Від планування до підключення — все що потрібно знати

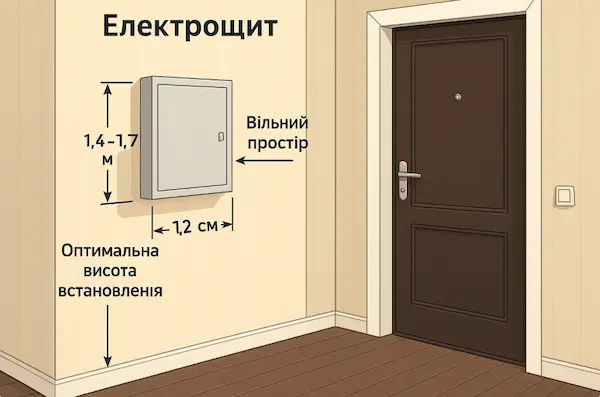

Оптимальне розміщення: біля входу, на висоті 1.4-1.7 м
Етап 1: Планування та розміщення
Де встановлювати
• Біля вхідних дверей у прихожій
• Висота 1.4-1.7 м від підлоги
• Відстань від газових труб мін. 1 м
Розмір щитка
• 1-2 кімнати: 12-18 модулів
• 3-4 кімнати: 24-36 модулів
• Завжди +20% запасу
Тип корпуса
• Накладний — простіше монтаж
• Вбудований — естетичніший
• Металевий — для підвалів

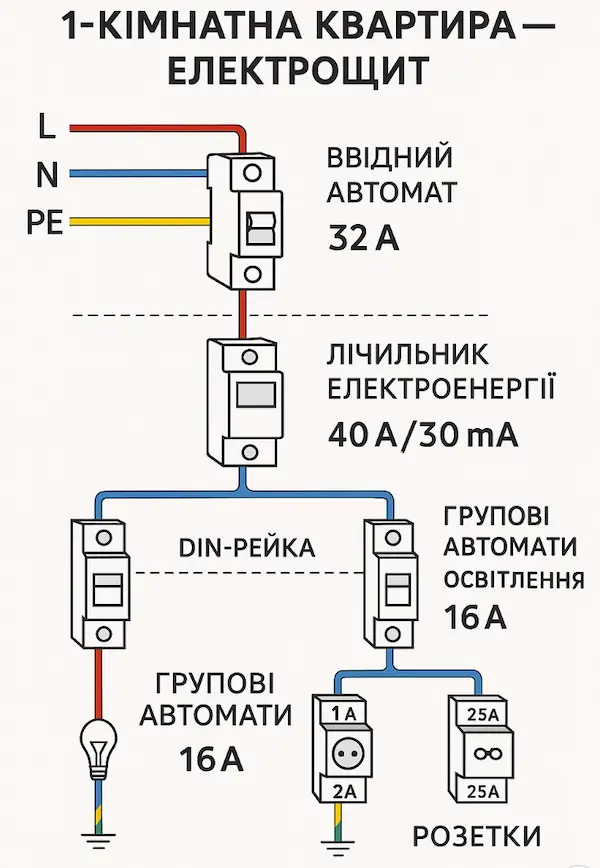

Типова схема для 1-кімнатної квартири: просто та надійно
Правильна послідовність елементів
1. Ввідний автомат
32-40А для квартири. Обов'язково двополюсний для можливості повного відключення
2. Лічильник електроенергії
Встановлюється енергопостачальною організацією. Пломбується
3. УЗО (ПЗВ) загальне
40А/30мА для загального захисту. Обов'язково після лічильника
4. Групові автомати
16А для освітлення, 25А для розеток, 32А для потужних приладів
ВИБІР ОБЛАДНАННЯ
Що купувати та скільки це коштує
Обов'язкові елементи (1-кімнатна квартира)
• Корпус щитка: 1200-2500₴
• Ввідний автомат 32А: 450-800₴
• УЗО 40А/30мА: 800-1500₴
• Автомат 16А (2шт): 200₴×2
• Автомат 25А (2шт): 250₴×2
• УЗО 25А/10мА: 600-1200₴
• Шини, DIN-рейки: 300-500₴
Загалом: 4800-8450₴
Рекомендовані бренди 2025
Преміум: Schneider Electric, ABB, Legrand — висока якість, довга гарантія
Середній клас: IEK, EKF — оптимальне співвідношення ціна/якість
Бюджет: ElectroHouse — базова функціональність за доступну ціну
Хіт продажів: Дифавтомат 16A/30mA — автомат + УЗО в одному корпусі

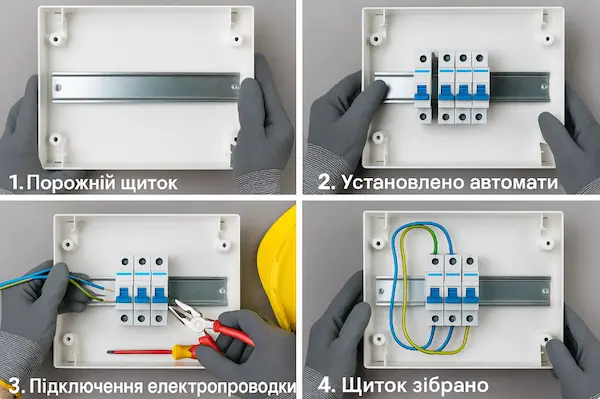

Кожен крок збірки: від порожнього корпуса до готового щитка
Практична частина — збираємо щиток
Крок 4.1: Підготовка корпуса
1. Встановіть корпус щитка на стіну
2. Зніміть передню кришку
3. Встановіть DIN-рейки 35мм
4. Закріпіть нульову та PE-шину
Важливо: Перед початком робіт вимкніть електроживлення на лічильнику
Потрібні аксесуари: DIN-рейки, шини, кліммники
Крок 4.2: Встановлення автоматів
1. Встановіть ввідний автомат зліва зверху
2. Встановіть УЗО поряд
3. Встановіть групові автомати
4. Перевірте фіксацію на DIN-рейці
Порада: Залиште 1-2 вільних місця для майбутніх доробок
Для великих будинків: щиток на 48-56 модулів
Крок 4.3: Підключення проводів
1. Підключіть ввідний кабель до автомата
2. З'єднайте автомати гребінкою
3. Підключіть вихідні кабелі до автоматів
4. Підключіть нульові дроти до шини
Момент затяжки: 0.8-1.2 Нм для автоматів 16-25А
Для з'єднання: гребінки та з'єднувальні шини

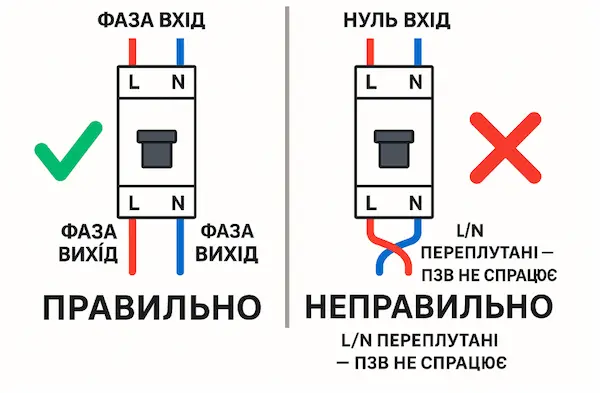

Схема підключення УЗО: частіша помилка — переплутати фазу з нулем
ТОП-5 помилок, які можуть коштувати життя
1. Неправильна полярність УЗО
Фаза завжди підключається до клеми L, нуль — до N. Помилка призводить до невідключення при аварії
2. Послаблені контакти
Недостатня затяжка призводить до нагрівання та пожежі. Перевіряйте затяжку кожні 6 місяців
3. Неправильний номінал автоматів
Автомат 25А на дроті 1.5мм² = гарантована пожежа. Автомат захищає дріт, а не прилад!
4. Підключення "зверху-вниз"
Живлення на автомат — зверху, споживач — знизу. Порушення цього правила небезпечне
5. Робота під напругою
Збирати щиток можна ТІЛЬКИ при відключеному живленні. Без винятків!

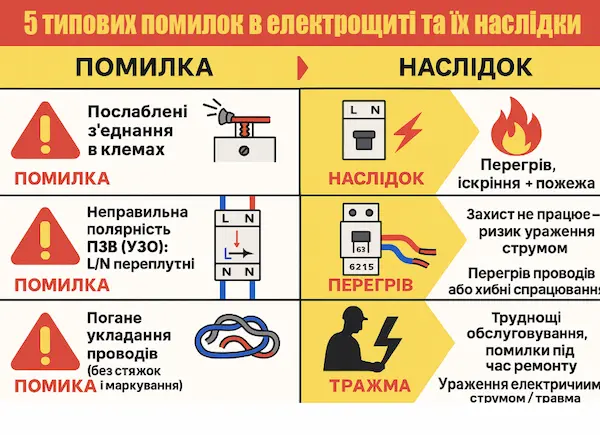

Наслідки найпоширеніших помилок: від вигорання до пожежі
Розрахунок номіналів автоматів
Вибір автомата: головне правило — захищати дріт, а не прилад
Правильний розрахунок
Дріт 1.5мм² → автомат 16А
Дріт 2.5мм² → автомат 25А
Дріт 4мм² → автомат 32А
Дріт 6мм² → автомат 40А
Небезпечні помилки
Дріт 1.5мм² + автомат 25А = пожежа
Дріт 2.5мм² + автомат 40А = пожежа
Дріт 2.5мм² + автомат 16А = часте відключення
Дріт 4мм² + автомат 25А = марнотратство
Золоте правило: номінал автомата дорівнює допустимому струму дроту
Додаткові компоненти для професійного щитка
ПЕРЕВІРКА ТА ТЕСТУВАННЯ
Як впевнитися, що все працює правильно
Візуальна перевірка
• Всі контакти щільно затягнуті
• Дроти не торкаються корпуса
• Маркування автоматів читабельне
• Запасні місця закриті заглушками
Функціональне тестування
1. Увімкніть ввідний автомат
2. Перевірте роботу кожного автомата
3. Протестуйте УЗО кнопкою "ТЕСТ"
4. Перевірте всі розетки тестером
Заключна перевірка
• Заповніть схему щитка
• Зробіть фото для майбутніх робіт
• Складіть паспорт щитка
• Закрийте кришку та опломбуйте

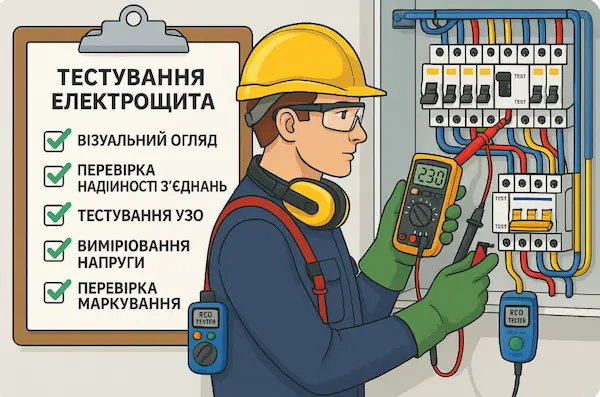

Обов'язкова перевірка: що робити після збірки щитка

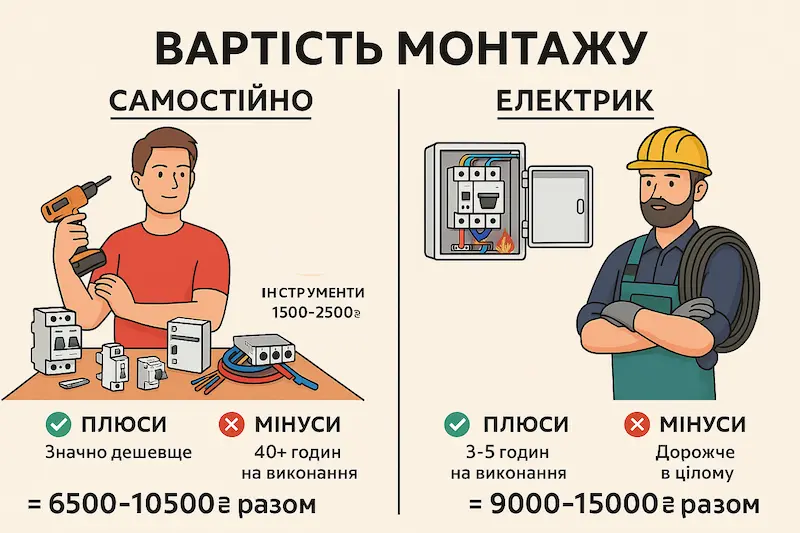

Економіка самостійної збірки
Реальні цифри: економія може сягати 50-70%
Самостійна збірка
Обладнання: 5000-8000₴
Інструмент: 1500-2500₴
Час: 4-6 годин
Загалом: 6500-10500₴
Плюси: економія грошей, вивчення системи, контроль якості
Робота майстра
Обладнання: 6000-10000₴
Робота: 3000-5000₴
Час: 2-3 години
Загалом: 9000-15000₴
Плюси: швидкість, гарантія, професійність, відповідальність
Рекомендація: новачкам краще запросити електрика для перевірки самостійної роботи
Правила безпеки при роботі
ДО початку роботи
• Відключіть електроживлення на лічильнику
• Перевірте відсутність напруги тестером
• Попередьте сусідів про відключення
• Підготуйте індикаторну викрутку
ЗАБОРОНЕНО працювати під напругою, навіть "швидко"
ПІД ЧАС роботи
• Використовуйте інструмент з ізольованими ручками
• Працюйте при хорошому освітленні
• Робіть перерви кожні 2 години
• Перевіряйте затяжку контактів
Порада: двічі міряй — один раз різ
ПІСЛЯ завершення
• Перевірте всі з'єднання ще раз
• Закрийте кришку щитка
• Поступово вмикайте автомати
• Протестуйте всі розетки
Результат: надійний щиток на роки
Потрібна допомога або консультація?
Наші експерти допоможуть підібрати обладнання, перевірити схему або виконати складні роботи
Часті запитання
Чи можна самостійно міняти автомати в щитку?
Так, але тільки при відключеному живленні. Заміна автомата аналогічного номіналу безпечна. При зміні номіналу треба перевірити відповідність перерізу дроту. Вибрати автомат
Як часто треба перевіряти щиток?
Візуальний огляд — раз на місяць. Перевірка затяжки контактів — раз на 6 місяців. Тестування УЗО — раз на місяць кнопкою TEST.
Що робити, якщо часто вибиває автомат?
Перевірте навантаження на лінії. Якщо воно нормальне — проблема в автоматі (зношування) або проводці. Терміново зверніться до електрика.
Чому УЗО спрацьовує без видимих причин?
Можливі причини: старі прилади з витіканням, волога в розетках, пошкодження ізоляції, неякісне УЗО. Потрібна діагностика електриком. Якісні УЗО
Скільки коштує збірка щитка електриком?
1-кімнатна квартира: 2500-4000₴. 3-кімнатна: 4000-6000₴. Приватний будинок: 6000-12000₴. Ціни без вартості обладнання.

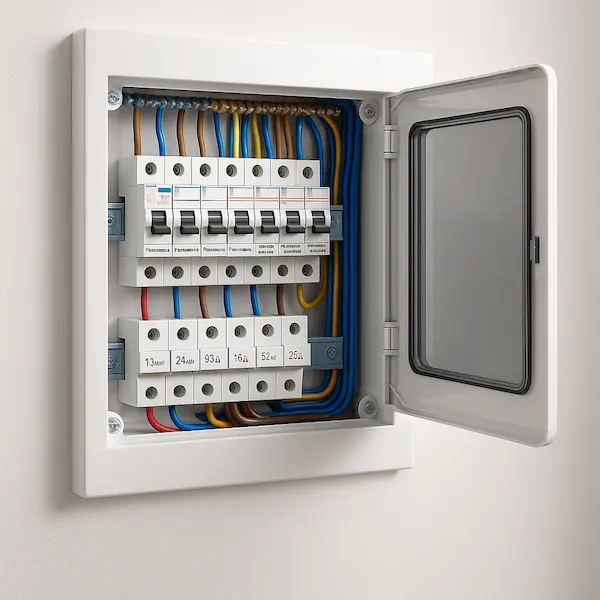

Результат правильної збірки: акуратно, безпечно, надійно
