О 03:17 у четвер оператор обласного дата-центру помітив на моніторингу падіння напруги в основній мережі. Через 0.8 секунди 240 серверів отримали живлення від ДБЖ. Через 12 секунд запустилися два дизель-генератори по 250кВА. Жодного байта даних не втрачено, жоден сервіс не припинив роботу. Система АВР відпрацювала бездоганно. Без неї — збитки 2.8 мільйона гривень за годину простою.
За 12 років проектування систем резервування для критичних об'єктів зрозумів: правильна система безперебійного живлення — це не витрата, а страхування від катастрофічних збитків. Одна хвилина без електрики у лікарні може коштувати життя, у дата-центрі — мільйони втрат, на виробництві — зупинку технологічного процесу. Розповідаю, як правильно проектувати СБЖ для об'єктів, де помилки неприпустимі.
ВАРТІСТЬ ПРОСТОЮ КРИТИЧНОЇ ІНФРАСТРУКТУРИ
Дата-центр / година простою
Виробництво / година простою
Лікарня / людські життя
Банк / година простою
КРИТИЧНО ВАЖЛИВО
99.9% надійності = 8.76 годин простою на рік. Для критичної інфраструктури потрібно 99.99% (52 хв/рік)!
ТРИ РІВНІ НАДІЙНОСТІ (TIER)
Міжнародна класифікація систем резервування
Кожен рівень — своя надійність та вартість

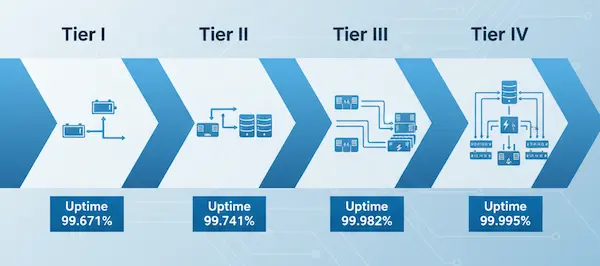

Класифікація за стандартом TIA-942
Tier I: Базовий
Доступність: 99.671% (28.8 год простою/рік)
Компоненти: Один шлях живлення, без резервування
ДБЖ: N (один модуль на навантаження)
Для кого: малі офіси, магазини
Tier II: Частково резервований
Доступність: 99.741% (22 год простою/рік)
Компоненти: N+1 резервування критичних вузлів
ДБЖ: N+1 (один запасний модуль)
Для кого: середній бізнес, клініки
Tier III: Одночасне обслуговування
Доступність: 99.982% (1.6 год простою/рік)
Компоненти: 2N або N+1, дві незалежні лінії
ДБЖ: 2N (повне дублювання)
Для кого: дата-центри, виробництва
Tier IV: Відмовостійкий
Доступність: 99.995% (26 хв простою/рік)
Компоненти: 2(N+1), повне резервування всього
ДБЖ: 2(N+1) або 2N+2
Для кого: лікарні, банки, держоб'єкти
Типова архітектура Tier III з повним резервуванням
ОБЛАСНА ЛІКАРНЯ: TIER IV
Об'єкт
Тип: багатопрофільна лікарня на 420 ліжок
Критичні зони: реанімація (24 місця), 4 операційні, відділення діалізу
Споживання: пікове 380кВт, середнє 240кВт
Вимоги: 0 секунд переривання для критичних зон
Рівень: Tier IV (99.995% доступності)
Архітектура системи
Основне живлення:
• Два незалежні вводи від різних ТП 10/0.4кВ
• Перемикач АВР 630А з електроприводом
• Час перемикання: < 0.5 секунди
Перший рівень (ДБЖ для критичних зон):
• 2 модульні ДБЖ Online 200кВА кожен (конфігурація 2N)
• 4 батарейні блоки LiFePO4 по 100кВт·год
• Автономність: 60 хвилин при повному навантаженні
• Час переключення: 0мс (подвійне перетворення)
Другий рівень (генератори):
• 3 дизель-генератори по 250кВА (2N+1)
• Автозапуск при зникненні обох вводів
• Час виходу на режим: 8-12 секунд
• Паливні баки: 3×5000л (72 години автономії)
Обладнання Mobline
• Перемикачі АВР I-0-II 630А — 2шт
• Контактори КМ 400А для резервування — 6шт
• Реле контролю напруги 3-фазні — 8шт
• Реле часу затримки — 12шт
• Модульні автомати C125 — 24шт
• Модульні контактори 63А для груп — 45шт
Фінансові показники
Інвестиції:
• ДБЖ та батареї: 5.2 млн₴
• Генератори: 4.8 млн₴
• АВР та розподільні щити: 1.9 млн₴
• Монтаж та ПНР: 2.4 млн₴
РАЗОМ: 14.3 млн₴
Експлуатація (рік):
• ТО та сервіс: 380000₴
• Паливо (тести): 120000₴
• Заміна батарей (амортизація): 240000₴
РАЗОМ: 740000₴/рік
Результат за 2 роки експлуатації
Відключень мережі: 47 разів (від 20 хв до 8 годин)
Переходів на ДБЖ: 47 (всі успішні, 0мс)
Запусків генераторів: 28 (18 реальних + 10 тестових)
Простоїв критичного обладнання: 0 секунд
Збережених життів: незліченно
Відмов системи: 0 (доступність 100%)
Електрична кімната лікарні: кожен компонент дублюється
ДАТА-ЦЕНТР TIER III: 240 СЕРВЕРІВ
Вихідні параметри
Обладнання: 240 серверів, 8 стояків, системи охолодження
Споживання: 180кВт постійно (240 серверів × 750W середнє)
Вимоги: SLA 99.98% uptime (1.75 год/рік макс)
Вартість простою: 850000₴/година
Рівень: Tier III
Реалізована система
Схема N+1:
• 3 модульні ДБЖ Online по 100кВА (2 активні + 1 резерв)
• Батареї LiFePO4: 240кВт·год (15 хвилин автономії)
• 2 дизель-генератори 200кВА (режим N+1)
• Система моніторингу 24/7 з SMS-алертами
Особливості:
• Модульна архітектура ДБЖ (можливість нарощування)
• Гаряче резервування (seamless перемикання)
• Віддалений моніторинг усіх параметрів
• Автоматичне тестування щотижня
Фінанси
Капітальні витрати: 8.6 млн₴
Експлуатація: 420000₴/рік
Запобігли простоям: 34 години за 3 роки
Збережено коштів: 34 × 850000₴ = 28.9 млн₴
ROI: окупилося за 4 місяці експлуатації(!)
Дата-центр Tier III: повне дублювання для максимальної надійності
Кожен компонент критично важливий для надійності
Компоненти системи СБЖ
1. ДБЖ (UPS) — серце системи
Типи топологій:
Offline (VFD): найдешевші, час перемикання 4-10мс
• Для некритичних систем
• Вартість: 2000-8000₴ за 1кВА
• Застосування: офісні ПК, маршрутизатори
Line-Interactive (VI): середній клас, 2-4мс
• Вбудована стабілізація напруги
• Вартість: 5000-18000₴ за 1кВА
• Застосування: сервери малих офісів, медобладнання
Online (VFI): преміум, 0мс переключення
• Подвійне перетворення, ідеальна синусоїда
• Вартість: 12000-35000₴ за 1кВА
• Застосування: дата-центри, лікарні, банки
ТІЛЬКИ цей тип для критичної інфраструктури!
2. Батарейні системи
Типи акумуляторів:
AGM (Absorbent Glass Mat):
• Термін: 5-7 років
• Вартість: 180-320₴/Ач
• Вага: 30кг/100Ач
• Застосування: стандартні системи
Гелеві (GEL):
• Термін: 8-10 років
• Вартість: 280-450₴/Ач
• Глибокий розряд: до 80%
• Застосування: циклічні режими
LiFePO4 (літій-залізо-фосфат):
• Термін: 10-15 років
• Вартість: 850-1200₴/Ач
• Вага: 8кг/100Ач (в 4 рази легше)
• Застосування: premium системи, обмежене місце
3. Системи АВР (автоматичне введення резерву)
Компоненти АВР:
• Перемикачі I-0-II потужністю від 63А до 3200А
• Контактори для автоматичного перемикання
• Реле контролю напруги (РКН)
• Реле часу затримки
• Блок керування та сигналізації
Вартість комплекту АВР:
• До 100А: 45000-85000₴
• 100-400А: 120000-280000₴
• 400-1000А: 380000-750000₴
• Понад 1000А: індивідуальний проект
4. Генератори — третя лінія оборони
Типи генераторів:
• Бензинові: до 15кВА, автономність 6-8 годин
• Дизельні: 15-3000кВА, автономність 24-72 години
• Газові: необмежена автономність (при наявності газу)
Вартість дизель-генераторів:
• 20кВА: 180000-280000₴
• 100кВА: 650000-950000₴
• 250кВА: 1.5-2.2 млн₴
• 500кВА: 3.2-4.5 млн₴
Критичні параметри:
• Час автозапуску: 8-15 секунд
• Час виходу на режим: 20-30 секунд
• Стабільність частоти: ±0.5Гц
• Запас палива: мінімум на 24 години роботи
РОЗРАХУНОК ПОТУЖНОСТІ ТА АВТОНОМНОСТІ
Крок 1: Визначення навантаження
Формула: P(ДБЖ) = Σ P(обладнання) × K(запасу) × K(розширення)
де K(запасу) = 1.25-1.3, K(розширення) = 1.2-1.5
Приклад: 80кВт обладнання × 1.3 × 1.3 = 135кВА ДБЖ
Крок 2: Час автономності
Формула: T = (E(батарей) × η) / P(навантаження)
де η = 0.9-0.95 (ККД інвертора)
Приклад: T = (100кВт·год × 0.92) / 80кВт = 1.15 години (69 хвилин)
Крок 3: Розрахунок ємності батарей
Формула: C(Ач) = (P(Вт) × T(год)) / (U(В) × DoD × η)
де DoD = глибина розряду (0.5 для AGM, 0.8 для LiFePO4)
Приклад (AGM 48В, 30хв):
C = (80000Вт × 0.5год) / (48В × 0.5 × 0.92) = 1811Ач
Потрібно: 19 батарей 12В/100Ач (вартість ~410000₴)
Крок 4: Вибір генератора
Потужність генератора: P(ген) = P(навантаження) × 1.5
(коефіцієнт 1.5 для пускових струмів та запасу)
Приклад: 80кВт × 1.5 = 120кВА генератор
Вартість: 850000-1.2 млн₴ (дизельний)
Виробництво: кожна хвилина простою = втрачена продукція
ЗАВОД ПЛАСТМАС: БЕЗПЕРЕРВНИЙ ЦИКЛ
Проблема
Виробництво: екструзійні лінії пластикових труб
Критичність: зупинка лінії = застигання маси = шлюб всієї партії
Вартість шлюбу: 380000₴ за одну зупинку
Відключень у 2023: 23 рази, збитки 8.74 млн₴
Споживання: 3 лінії по 120кВт = 360кВт постійно
Реалізоване рішення (Tier III)
Конфігурація N+1:
• 2 активні ДБЖ Online 250кВА + 1 резервний
• Батареї LiFePO4: 180кВт·год (30 хвилин)
• 2 дизель-генератори 400кВА
• АВР на базі перемикачів 800А
• Система "плавного останову" ліній при довгих відключеннях
Результати за рік
Інвестиції: 11.8 млн₴
Відключень: 19 разів
Аварійних зупинок: 0 (усі запобігли)
Збережено від шлюбу: 19 × 380000₴ = 7.22 млн₴
Окупність: 1.6 року
Додатковий ефект: зниження страхових внесків на 15%
Типові помилки проектування СБЖ
Помилки, які коштують мільйони
Помилка #1: Занижена потужність ДБЖ
Що роблять: беруть ДБЖ "впритул" до поточного навантаження
Наслідки: при додаванні обладнання система перевантажується, при пускових струмах спрацьовує захист
Приклад: 80кВт обладнання + ДБЖ 80кВА = перевантаження при запуску насосів/компресорів
Правильно: коефіцієнт запасу мінімум 1.3, краще 1.5
Помилка #2: Недостатня автономність батарей
Що роблять: розраховують 10-15 хвилин "щоб встигнути запустити генератор"
Наслідки: генератор не запустився (мороз, несправність) → обладнання вимкнулося
Реальний кейс: лікарня, -18°C, генератор не запустився, ДБЖ вистачило на 12 хвилин → критична ситуація
Правильно: мінімум 30 хвилин для офісів, 60+ хвилин для критичних об'єктів
Помилка #3: Відсутність резервування (Single Point of Failure)
Що роблять: один ДБЖ, один генератор, одна лінія живлення
Наслідки: вихід з ладу будь-якого елемента = повна зупинка
Статистика Mobline: 78% відмов СБЖ — через несправність одного компонента при відсутності резерву
Правильно: для критичних об'єктів мінімум N+1, краще 2N
Помилка #4: Економія на типі ДБЖ
Що роблять: ставлять Line-Interactive замість Online для критичного обладнання
Наслідки: 4мс переривання живлення → скидання налаштувань, збій системи, втрата даних
Реальний кейс: медичний томограф, Line-Interactive ДБЖ → кожне перемикання = перезавантаження апарату 15 хвилин
Правильно: тільки Online (VFI) для всього критичного обладнання
Помилка #5: Ігнорування навколишніх умов
Що роблють: не враховують температуру, вологість, запиленість
Наслідки: при +35°C ємність батарей падає на 25%, термін служби скорочується вдвічі
Приклад: ДБЖ у невентильованому приміщенні → перегрів → відмова через 2 роки замість 10
Правильно: кондиціонування приміщення, IP-захист, регулярне обслуговування
Орієнтовна вартість рішень
| Тип об'єкта | Рівень Tier | Вартість обладнання | Експлуатація/рік |
|---|---|---|---|
| Малий офіс (20кВт) | Tier I | 380000-580000₴ | 45000₴ |
| Клініка (80кВт) | Tier II | 2.8-4.2 млн₴ | 280000₴ |
| Дата-центр (180кВт) | Tier III | 8.5-12 млн₴ | 480000₴ |
| Лікарня (380кВт) | Tier IV | 14-18 млн₴ | 750000₴ |
| Виробництво (500кВт) | Tier III | 16-22 млн₴ | 680000₴ |
Примітка: вартість вказана орієнтовно і залежить від конфігурації, виробника обладнання та складності монтажу
Моніторинг 24/7 — запорука надійності
Проектування СБЖ для вашого об'єкта
Безкоштовний енергоаудит та розрахунок системи резервування
Часті запитання
Яка мінімальна автономність потрібна для критичного об'єкта?
Залежить від типу: для дата-центрів — 15-30 хвилин (час запуску генераторів), для лікарень — 60+ хвилин (час прибуття аварійної бригади), для виробництв — достатньо для коректного останову процесу (20-40 хвилин). Але завжди краще більше!
Чи варто інвестувати в Tier IV для всіх об'єктів?
НІ. Tier IV коштує в 3-4 рази дорожче Tier II при незначному підвищенні надійності (з 99.74% до 99.995%). Економічно виправдано тільки якщо вартість 1 години простою перевищує 500000₴ або є ризик для життя людей.
Як часто потрібно тестувати систему СБЖ?
Мінімум: батареї — щомісяця, генератори — кожні 2 тижні (запуск на 30 хвилин під навантаженням), повне навантажувальне тестування — кожні 6 місяців. Для Tier IV — щотижневі автоматичні тести + щоквартальні повні перевірки.
Чи можна модернізувати існуючу систему до вищого Tier?
ТАК, але складно і дорого. Tier I → Tier II: додати резервні компоненти (вартість 40-60% нової системи). Tier II → Tier III: потрібна друга лінія живлення та дублювання (70-90% вартості). Tier III → Tier IV: фактично нова система (80-100%). Краще планувати відразу.
Яка реальна окупність системи СБЖ?
Залежить від вартості простою: дата-центр — 6-18 місяців, виробництво — 1-3 роки, лікарня — не окупається в грошах (безпека життя), офіси — 3-5 років. Але головне не окупність, а страхування від катастрофічних збитків.
