Селективність захисту в електрощитах: як правильно підібрати автомати
Професійні поради від інженерів сервісного центру Mobline
У понеділок вранці дзвінок від прораба з будівництва в Києві: "Щит зібрали, все працює, але при вмиканні насоса в підвалі вирубує весь будинок. Що не так?" Приїжджаю — класична помилка селективності. За статистикою Mobline, у 73% випадків аварій в електрощитах причина саме в неправильному підборі автоматів. І це проблема не новачків — помиляються навіть досвідчені електрики.
За 15 років роботи з промисловими та житловими об'єктами зрозумів: правильна селективність захисту економить до 200 годин простою обладнання на рік. На виробництві це мільйони збитків. У будинку — комфорт і безпека. Розповідаю, як це працює насправді.
ЧОМУ ВИХОДЯТЬ З ЛАДУ ЕЛЕКТРОЩИТИ
Неправильна селективність автоматів
Невірний розрахунок навантаження
Використання підроблених автоматів
Інші причини
КРИТИЧНО ВАЖЛИВО
Неправильна селективність = вся будівля знеструмлена через розетку в туалеті. На виробництві це простій, втрата продукції, зрив контрактів.
Що таке селективність захисту — простими словами
Селективність — це коли при аварії відключається тільки пошкоджена ділянка, а решта продовжує працювати.
БЕЗ селективності ❌
Коротке замикання в розетці кухні → вирубає ввідний автомат → вся квартира/будинок без світла → холодильник, сигналізація, сервер — все вимкнено
З селективністю ✅
Коротке замикання в розетці кухні → вимикається автомат кухні → решта квартири працює → холодильник у спальні, WiFi, сигналізація — все в роботі

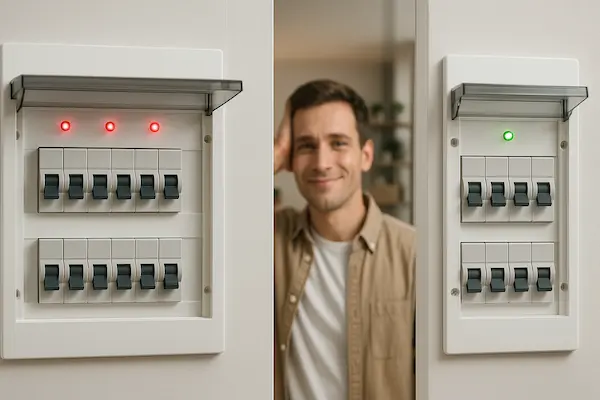

Наочна різниця: правильна селективність локалізує аварію
Види селективності — що потрібно знати електрику
1. Струмова селективність (найпростіша)
Принцип: автомати підбираються за номінальним струмом — нижчий по ієрархії має менший номінал.
Правило: різниця між автоматами мінімум 1 щабель (наприклад: ввід 40А, група 25А, кінцева лінія 16А)
Коли працює: при перевантаженнях, спрацьовує тепловий розчіплювач
Коли НЕ працює: при короткому замиканні — спрацьовують ОБА автомати одночасно
2. Часова селективність
Принцип: автомати мають однакові струмові характеристики, але різний час спрацювання
Правило: нижній автомат спрацьовує за 0.1-0.2с, вищий — за 0.4-0.5с
Коли використовується: промислові об'єкти, критична інфраструктура
Недолік: обладнання піддається дії струму КЗ довше
3. Час-струмова селективність (оптимальна)
Принцип: комбінація струмової та часової — різні номінали + різні характеристики (B, C, D)
Правило: на вводі тип C або D, на групах тип B або C
Переваги: захист і від перевантажень, і від КЗ
Найпоширеніший варіант для житла
4. Енергетична селективність
Принцип: використовуються селективні автомати з обмежувачем енергії КЗ
Коли використовується: великі промислові об'єкти, розподільчі підстанції
Вартість: у 3-5 разів дорожче звичайних автоматів
Для побутових щитів не потрібна
Чотири основні типи селективності: від простої до складної
Часо-струмові характеристики автоматів: B, C, D
НАЙПОШИРЕНІША ПОМИЛКА: ставлять всі автомати з однаковою характеристикою C. Результат — немає селективності при КЗ!
Що означають літери B, C, D?
Це кратність струму, при якій спрацьовує електромагнітний розчіплювач (захист від короткого замикання).
| Тип | Кратність спрацювання | Де використовується | Приклади навантаження |
|---|---|---|---|
| B | 3-5 × In | Групові лінії, освітлення, розетки | Світильники, комп'ютери, телевізори, зарядки |
| C | 5-10 × In | Змішане навантаження, вводи | Побутова техніка, кондиціонери, чайники |
| D | 10-20 × In | Двигуни, трансформатори | Насоси, компресори, зварювання, підйомники |
Правило селективності за характеристиками
Ввідний автомат: характеристика C або D (спрацює пізніше)
Групові автомати: характеристика B або C (спрацює раніше)
Приклад: ввід C40 → група кухні C25 → розетки спальні B16

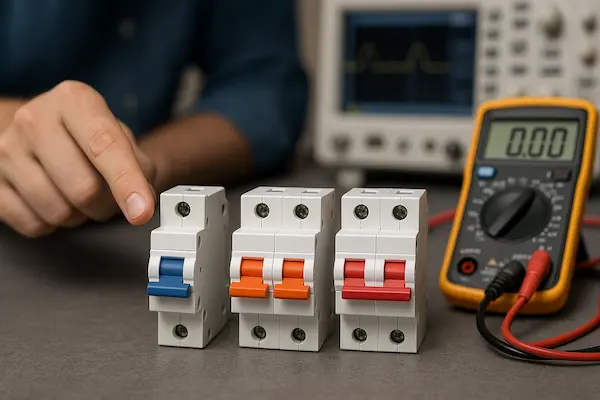

Час-струмові характеристики: чим швидше спрацьовує, тим краще захист
Розрахунок селективності — покрокова інструкція
КРОК 1: Визначаємо структуру розподілу
Ієрархія щита (зверху вниз):
Рівень 1: Ввідний автомат (найбільший номінал, характеристика C або D)
Рівень 2: Групові автомати (середній номінал, характеристика B або C)
Рівень 3: Кінцеві лінії (найменший номінал, характеристика B)
КРОК 2: Розраховуємо навантаження для кожного рівня
I = P / (U × cos φ)
де I — струм (А), P — потужність (Вт), U — напруга (В), cos φ — коефіцієнт потужності
Приклад розрахунку для квартири 80м²:
| Лінія | Навантаження | Потужність | Розрахунок струму | Автомат |
|---|---|---|---|---|
| Освітлення | Світильники 20шт × 50Вт | 1000Вт | 1000 / 220 = 4.5А | B10 |
| Розетки кімнат | ТВ, комп'ютер, зарядки | 2500Вт | 2500 / 220 = 11.4А | B16 |
| Кухня | Чайник, мікрохвильовка, холодильник | 4500Вт | 4500 / 220 = 20.5А | C25 |
| Варочна поверхня | Індукційна плита | 7000Вт | 7000 / 220 = 32А | C40 |
| Кондиціонер | Спліт-система | 3500Вт | 3500 / 220 = 16А | C25 |
| ВВІД | Загальне навантаження | 18500Вт | 18500 / 220 = 84А | C50 або C63 |
Важливо врахувати:
✅ Коефіцієнт одночасності: не все вмикається одночасно (зазвичай 0.7-0.8)
✅ Запас потужності: автомат має працювати на 80% від номіналу для довговічності
✅ Переріз кабелю: автомат не повинен перевищувати допустимий струм для кабелю
КРОК 3: Перевіряємо селективність за таблицями виробника
Кожен виробник автоматів надає таблиці селективності — це матриці, де видно, чи буде працювати селективність між конкретними моделями.
Повна селективність ✅
При будь-якому струмі КЗ спрацює тільки нижній автомат. Позначається символом "∞" або значенням в кА більше розрахункового струму КЗ.
Приклад: ABB S203 C16 + ABB S203 C40 = повна селективність до 10кА
Часткова селективність ⚠️
Селективність забезпечена тільки до певного струму (граничний струм селективності Is). При більших струмах спрацюють обидва автомати.
Приклад: Schneider iC60N C16 + iC60N C40 = селективність до 3кА
КРИТИЧНА ПОМИЛКА
Змішування автоматів різних виробників БЕЗ перевірки за таблицями. Наприклад: Schneider на вводі + ABB на групах. Таблиць селективності для таких комбінацій НЕМАЄ, селективність не гарантована!
Алгоритм перевірки: від навантаження до таблиці селективності
Топ-10 помилок електриків при забезпеченні селективності
❌ Помилка #1: Всі автомати однієї характеристики
Що роблять: Ввід C40, групи всі C16, C20, C25
Проблема: При КЗ спрацьовують усі автомати одночасно — немає селективності
Правильно: Ввід C40 → групи B16, B20 або комбінація C/B
❌ Помилка #2: Неправильна різниця номіналів
Що роблять: Ввід 40А, група 35А (різниця 1 щабель — замало)
Проблема: Теплові розчіплювачі мають розкид ±20%, можуть спрацювати одночасно
Правильно: Різниця мінімум 2 щаблі: 40А → 25А або 40А → 20А
❌ Помилка #3: Ігнорування граничного струму КЗ
Що роблять: Не розраховують струм КЗ, ставлять автомати "на око"
Проблема: При високому струмі КЗ часткова селективність не працює, вирубає все
Правильно: Розрахувати Iкз, підібрати автомати за таблицею з граничним Is > Iкз
❌ Помилка #4: Змішування виробників без перевірки
Що роблять: ABB на вводі + Schneider на групах + Hager на кінцевих лініях
Проблема: Характеристики різні, таблиць селективності для комбінацій немає
Правильно: Використовувати автомати ОДНОГО виробника + перевіряти за його таблицею
❌ Помилка #5: Економія на ввідному автоматі
Що роблять: Ставлять звичайний модульний автомат замість селективного на ввід
Проблема: Звичайні автомати мають малий час затримки, порушується селективність
Правильно: На вводах від 63А використовувати селективні автомати (S-тип)
❌ Помилка #6: Неправильна відключаюча здатність
Що роблять: Ввід 6кА, групи 10кА (різна відключаюча здатність)
Проблема: Порушується каскадна селективність, можливе зварювання контактів
Правильно: Однакова відключаюча здатність або ввід ≥ групи
❌ Помилка #7: Ігнорування довжини кабелів
Що роблять: Однакові автомати на короткі (5м) та довгі (50м) лінії
Проблема: Струм КЗ на довгій лінії менший, автомат може не спрацювати вчасно
Правильно: Враховувати опір кабелю при розрахунку Iкз
❌ Помилка #8: Неврахування пускових струмів
Що роблять: Автомат B16 на лінію з насосом 1.5 кВт
Проблема: Пусковий струм насоса 6-8×In, автомат B помилково відключається
Правильно: Для двигунів використовувати тип C або D
❌ Помилка #9: Забувають про УЗО/дифавтомати
Що роблять: Вибудували селективність автоматів, але не врахували УЗО
Проблема: УЗО на вводі та в групах можуть спрацювати одночасно
Правильно: Використовувати селективні УЗО типу S на вводі
❌ Помилка #10: Неправильне маркування
Що роблять: Підписують автомати "група 1", "група 2" без деталей
Проблема: При пошуку несправності неможливо швидко визначити, що відключилось
Правильно: "Кухня: розетки + посудомийка", "Спальня: освітлення + розетки"
Реальні кейси з практики Mobline
Кейс №1: Офіс на 200 робочих місць
Проблема: При вмиканні кондиціонерів в спеку вимикався весь офіс, сервери відключались, втрата даних.
Причина: Ввідний автомат C100, кондиціонери на C80. При одночасному старті 5 кондиціонерів (пусковий струм 6×25А = 150А × 5 = 750А) спрацьовували обидва рівні.
Рішення:
- Замінили ввід на селективний S-тип 100А з затримкою
- Кондиціонери перевели на D50 (вища кратність спрацювання)
- Додали софтстарт на найпотужніші кондиціонери
Результат: За рік жодного відключення серверів, економія на відновлення даних ~150 000 грн
Кейс №2: Приватний будинок 250м²
Проблема: При ввімкненні пральної машини вимикало всю ванну кімнату + спальню.
Причина: Електрик поставив всі автомати характеристики C (ввід C50, групи C25, C16). При КЗ в розетці спрацьовували групові + ввідний.
Рішення:
- Перебудували ієрархію: ввід C50 → групи C25 → розетки B16
- Додали УЗО селективне тип S на ввід 100мА
- Групові УЗО змінили на 30мА тип A
Результат: Селективність забезпечена, проблем немає 2 роки
Кейс №3: Промисловий цех
Проблема: КЗ на одному верстаті зупиняло всю лінію з 12 верстатів. Простій коштував 50 000 грн/годину.
Причина: Використовували звичайні автомати на всіх рівнях без перевірки за таблицями селективності. Струм КЗ досягав 8кА, а граничний струм селективності був 2кА.
Рішення:
- Замінили вводи на силові автомати з електронним розчіплювачем
- Налаштували часову затримку 0.3с на рівні підстанції
- Верстати залишились на швидких C-автоматах
Результат: Аварії локалізуються, продовжують працювати 11 верстатів з 12. Окупність за 2 місяці.

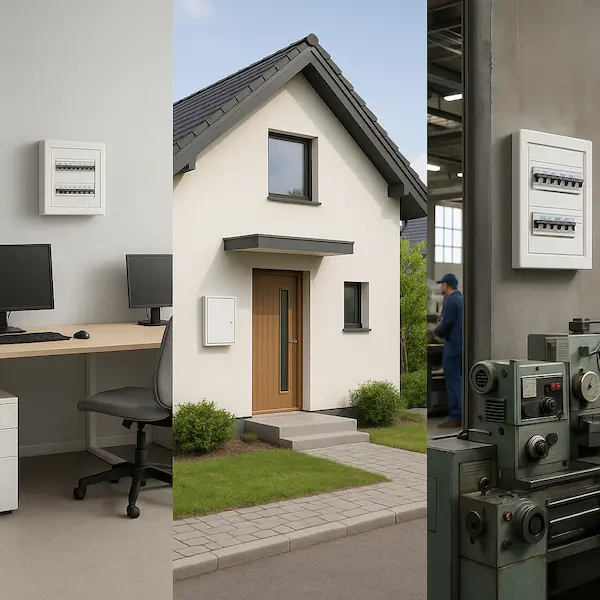

Кейси з практики: від офісів до промислових об'єктів
Практичні схеми підключення з правильною селективністю
Схема 1: Квартира 2-кімнатна (60-80м²)
Рівень 1 (ввід): C40 (ABB S203)
→ Рівень 2: УЗО селективне S63/100мА
→ Рівень 3 (групи):
• Освітлення: B10 (ABB S203)
• Розетки кімнати 1: B16 + УЗО 30мА
• Розетки кімнати 2: B16 + УЗО 30мА
• Кухня розетки: C25 + УЗО 30мА
• Варочна поверхня: C32
• Ванна: B16 + УЗО 10мА
• Кондиціонер: C25
Селективність забезпечена:
✅ Різниця номіналів: C40 → C25/C32 → B16/B10 (мінімум 2 щаблі)
✅ Різниця характеристик: C на вводі → B/C на групах
✅ УЗО селективне: S-тип 100мА на вводі → тип A 30мА на групах
Схема 2: Будинок 3-фазний (150-200м²)
Рівень 1 (ввід): 3P C63 (Schneider Acti9 iC60)
→ Рівень 2: УЗО 4P 80А/100мА тип S
→ Розподіл по фазах:
Фаза A (L1):
• Освітлення будинок: B16
• Розетки 1 поверх: C25 + УЗО 40А/30мА
• Бойлер 3кВт: C16
Фаза B (L2):
• Розетки 2 поверх: C25 + УЗО 40А/30мА
• Кухня: C32 + УЗО 40А/30мА
• Гараж: C20
Фаза C (L3):
• Котельня насос: D16
• Сауна: C25
• Зовнішнє освітлення: B10
3-фазні споживачі:
• Тепловий насос 9кВт: 3P D25
• Зарядка електроавто: 3P C32

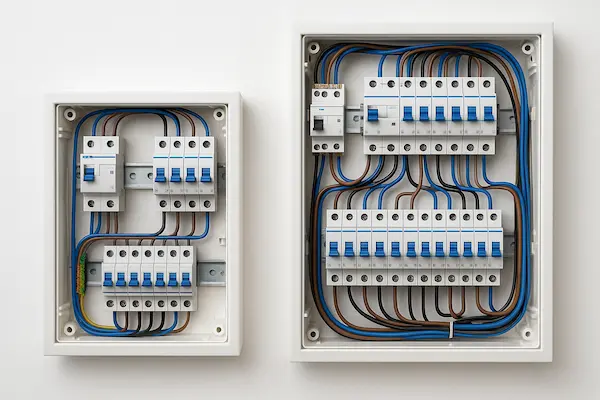

Приклади схем від квартири до приватного будинку
Порівняльна таблиця виробників автоматів
Вибір виробника критично важливий для забезпечення селективності. Ось порівняння топових брендів:
| Виробник | Ціновий сегмент | Селективність | Таблиці | Рекомендації |
|---|---|---|---|---|
| ABB (Швейцарія) | Середній-високий | Відмінна, широкий вибір S-типів | Детальні, зручні | Промислові об'єкти, критична інфраструктура |
| Schneider Electric (Франція) | Середній | Дуже добра, iC60 і Acti9 | Зручні онлайн-калькулятори | Житлові та комерційні об'єкти |
| Hager (Німеччина) | Середній-високий | Відмінна, якість преміум | Детальна документація | Житлові будинки, готелі |
| Legrand (Франція) | Середній | Добра, широкий асортимент | Зручні таблиці | Житлові об'єкти, офіси |
| Siemens (Німеччина) | Високий | Відмінна, особливо 5SY, 5SL | Професійне ПЗ | Промислові об'єкти |
| ІЕК (Росія) | Низький | Задовільна, обмежений вибір | Базові таблиці | Тимчасові об'єкти, НЕ рекомендуємо |
| Chint (Китай) | Низький-середній | Задовільна | Обмежені | Непостійні об'єкти |
РЕКОМЕНДАЦІЯ MOBLINE
Для житлових та відповідальних об'єктів використовуйте ABB, Schneider, Hager або Legrand. Різниця в ціні 20-30%, але надійність і селективність гарантовані. Не економте на безпеці!

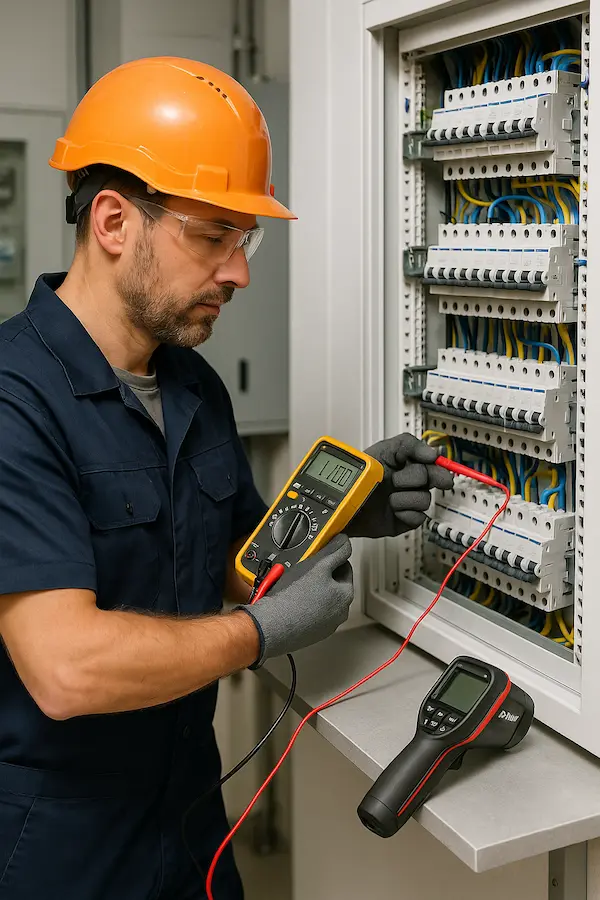

Чек-лист для електриків: перевірка селективності
Перед здачею об'єкта перевірте ВСІ пункти
Етап проектування
Етап монтажу
Етап перевірки
Інструменти для розрахунку селективності
Програмне забезпечення виробників
ABB DoC (Design of Circuit)
✅ Безкоштовне ПЗ від ABB
✅ Автоматичний розрахунок селективності
✅ Бібліотека всіх автоматів ABB
✅ Генерує однолінійні схеми
Завантажити: new.abb.com
Schneider Electric EcoStruxure Power Design (EPD)
✅ Професійне ПЗ для проектувальників
✅ 3D-моделі щитів
✅ Розрахунок селективності та каскадування
✅ Інтеграція з AutoCAD
Завантажити: se.com
Онлайн-калькулятори
Для швидких розрахунків:
• Schneider Electric: Selector Guide
• Legrand: Онлайн-конфігуратор щитів
• Hager: Планувальник електророзподілу

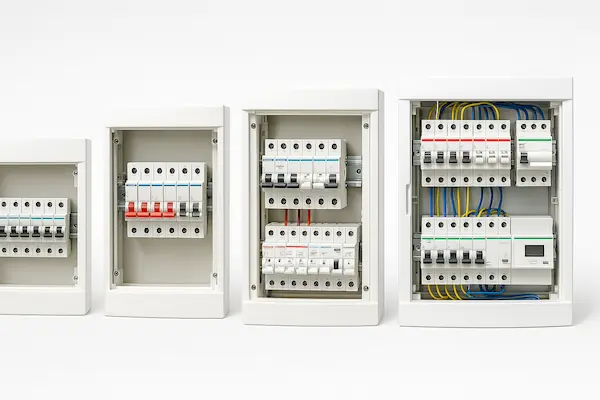

Вартість забезпечення селективності
Багато замовників питають: "Скільки коштує правильна селективність?" Ось реальні приклади з цінами 2025 року:
Квартира 2-кімнатна (60-80м²)
| Варіант | Обладнання | Вартість | Селективність |
|---|---|---|---|
| Бюджетний (НЕ рекомендуємо) | ІЕК, без УЗО | 2500-3500₴ | ❌ Немає |
| Базовий | Schneider iC60N або ABB S203 | 5000-7000₴ | ⚠️ Часткова |
| Оптимальний ✅ | ABB S203 + селективне УЗО | 8000-12000₴ | ✅ Повна |
| Преміум | Hager або Siemens + логіка | 15000-20000₴ | ✅ Максимальна |
Будинок 150-200м² (3-фазний)
| Варіант | Обладнання | Вартість | Селективність |
|---|---|---|---|
| Базовий | Schneider iC60 базовий | 15000-20000₴ | ⚠️ Часткова |
| Оптимальний ✅ | ABB S200 + S-УЗО + моніторинг | 30000-45000₴ | ✅ Повна |
| Преміум | Hager + розумний щит | 60000-80000₴ | ✅ Максимальна + контроль |
Економіка селективності
Приклад: Офіс з 50 комп'ютерів. Неселективний щит → кожна аварія відключає ВСЕ → втрата продуктивності 2 години → 50 × 500₴/год × 10 аварій/рік = 500 000₴ збитків
Інвестиція в правильну селективність: 25 000₴
Окупність: 18 днів!
Економіка селективності: від бюджету до преміум-рішень
Тестування селективності після монтажу
Теорія теорією, а перевірити селективність потрібно практично. Ось як це робити правильно:
Метод 1: Вимірювання струмів КЗ (професійний)
Обладнання: Мегаомметр + вимірювач петлі "фаза-нуль"
Процедура:
- Вимірюємо опір петлі на найдальшій точці кожної лінії
- Розраховуємо очікуваний струм КЗ: Iкз = 220В / Zпетлі
- Порівнюємо з граничним струмом селективності з таблиць
- Якщо Iкз < Is → селективність забезпечена
Приклад: Виміряли Zпетлі = 0.5Ом → Iкз = 220/0.5 = 440А. За таблицею ABB для C16+C40 Is=3000А → селективність ОК ✅
Метод 2: Імітація КЗ (небезпечний, тільки для фахівців!)
⚠️ УВАГА: Цей метод небезпечний! Виконувати тільки кваліфікованим електрикам з засобами захисту!
Процедура:
- Відключити всі споживачі
- Підготувати провід 1.5мм² довжиною 2м
- Підключити через групової автомат
- Коротко (0.1с) замкнути фазу-нуль на кінці проводу
- Перевірити, який автомат спрацював
Правильно: спрацював тільки груповий автомат ✅
Неправильно: спрацювали груповий + ввідний ❌
Метод 3: Навантажувальний тест (безпечний)
Процедура:
- Послідовно вмикаємо всі споживачі на кожній лінії
- Перевіряємо, чи не спрацьовують автомати при нормальному навантаженні
- Вмикаємо максимальне навантаження (80-90% від номіналу)
- Перевіряємо нагрів контактів через 1 годину
Нормально: автомати теплі, але не гарячі (до 60°C) ✅
Проблема: автомат гарячий (>70°C) → занижений номінал або погані контакти ❌
Часті запитання (FAQ)
Технічно — можна, але НЕ рекомендується. Характеристики автоматів різних виробників відрізняються, таблиць селективності для змішаних комбінацій не існує. Результат — селективність не гарантована. Виняток: використання автоматів з електронним розчіплювачем, де параметри налаштовуються точно.
Для стандартної квартири достатньо 2 рівнів: ввід + групи. Для великої квартири (100м²+) або будинку краще 3 рівні: ввід → підгрупи (поверх, крило) → кінцеві лінії. Більше 3 рівнів в побутових мережах зайве.
Обидва параметри критичні. Неправильний номінал → перевантаження кабелю або помилкові спрацювання. Неправильна характеристика → порушення селективності при КЗ. Спочатку підбирайте номінал за навантаженням та перерізом кабелю, потім характеристику за типом навантаження та ієрархією.
ТАК! Якщо у вас УЗО на вводі та в групах, обов'язково використовуйте селективне УЗО типу S на вводі з уставкою 100мА та затримкою 0.3с. Групові УЗО — тип A або AC, 30мА, без затримки. Інакше при витоку спрацюють всі УЗО одночасно.
Перевірка при здачі об'єкта + щорічна профілактика. Перевіряйте: стан контактів (затягнення), кнопку TEST на УЗО, відсутність нагріву автоматів під навантаженням. Якщо були спрацювання — обов'язково з'ясуйте причину, можливо порушилась селективність.
Варіанти вирішення: 1) Заміна ввідного автомата на селективний S-тип, 2) Зміна характеристик групових автоматів (з C на B), 3) Додавання проміжного рівня захисту, 4) Повна заміна щита (якщо змішані виробники). Консультація електрика обов'язкова!
Якісний монтаж та регулярна перевірка — запорука безпеки
Потрібна допомога з підбором автоматів?
Наші інженери допоможуть розрахувати селективність для вашого об'єкта, підберуть правильні автомати та нададуть консультацію по монтажу
Підсумок: 5 золотих правил селективності
1️⃣ Ієрархія номіналів: кожен рівень на 2+ щаблі нижче попереднього
2️⃣ Різні характеристики: ввід C/D → групи B/C
3️⃣ Один виробник: не змішуйте бренди без таблиць селективності
4️⃣ Перевірка за таблицями: розрахуйте Iкз та порівняйте з Is
5️⃣ УЗО селективні: S-тип на вводі, A-тип на групах
