У вівторок об 11:00 дзвінок від підрядника: "Встановили перемикач I-0-II, але при перемиканні на резерв з'являється міжфазне КЗ. Що робити?" Виїхав на об'єкт — класична помилка: не врахували механічне блокування контактів. За статистикою Mobline, 68% помилок при монтажі систем АВР пов'язані з неправильним підключенням саме перемикачів I-0-II. І це тільки офіційні виклики.
За 15 років монтажу систем резервування зрозумів: правильна схема підключення перемикача — це 50% надійності всієї системи АВР. Перемикач I-0-II — не просто рубильник, це серце системи автоматичного введення резерву. Розповідаю, як монтувати без помилок.
ТИПОВІ ПОМИЛКИ ПРИ МОНТАЖІ ПЕРЕМИКАЧІВ
Відсутнє механічне блокування
Неправильне підключення нейтралі
Занижений перетин проводки
Інші помилки
КРИТИЧНО ВАЖЛИВО
Одночасне замикання обох джерел живлення призводить до міжфазного КЗ з потужністю до 50кА!

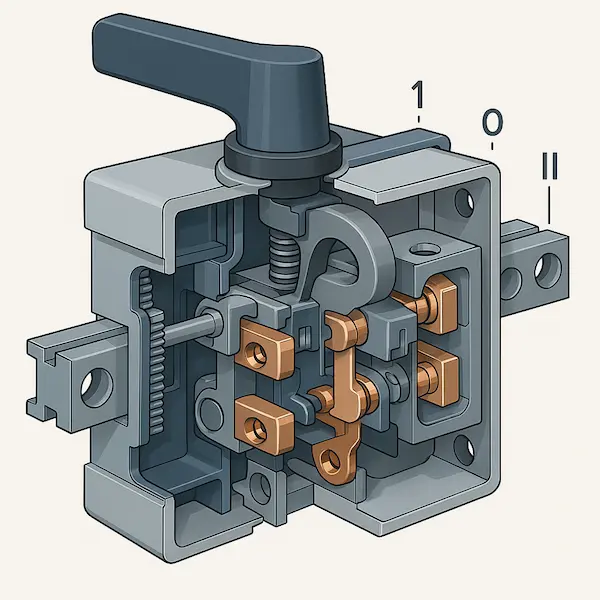

ЩО ТАКЕ ПЕРЕМИКАЧ I-0-II
Основний елемент будь-якої системи АВР
Три положення: I—основне живлення, 0—вимкнено, II—резерв
Призначення та функції
Основна функція
Комутація навантаження між двома незалежними джерелами живлення з гарантованим розривом обох джерел у проміжному положенні
Три положення перемикача
Положення I: живлення від основної мережі
Положення 0: навантаження повністю відключене
Положення II: живлення від резервного джерела
Типи керування
• Ручні: механічне перемикання важелем
• Моторизовані: електропривод + ручний дублер
• Автоматичні: з блоком керування АВР

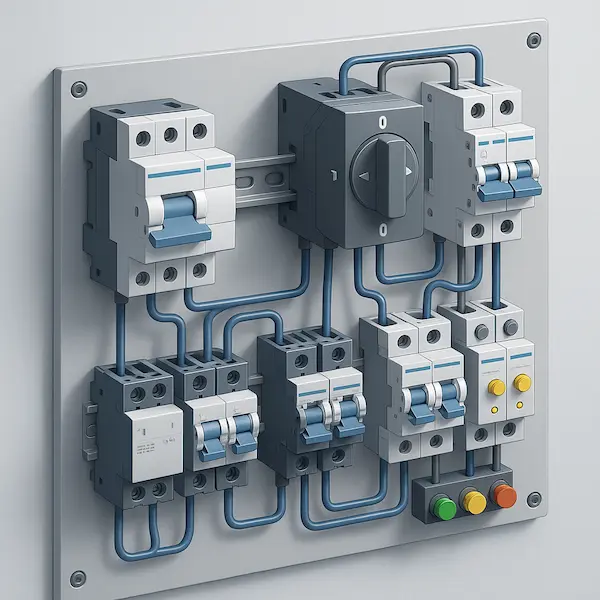

Повна система АВР: всі елементи та їх взаємодія
Схема підключення мережа-генератор
Вхід I (Основна мережа)
Підключення:
• L1, L2, L3 від основного вводу через автомат захисту
• N (нейтраль) через окремий клемник
• PE (заземлення) на загальну шину
Автоматика: реле контролю напруги РКН на вході
Положення 0 (Розрив)
Функція: повне відключення навантаження
Важливо: у цьому положенні обидва джерела ГАРАНТОВАНО відключені
Час перебування: 0.5-2 секунди при автоматичному перемиканні
Вхід II (Резервне джерело)
Підключення:
• L1, L2, L3 від генератора через автомат
• N від генератора (окрема нейтраль!)
• PE на загальну шину
Автоматика: контакти для запуску генератора
Вихід на навантаження
Підключення:
• L1, L2, L3 на розподільний щит
• N загальна для обох джерел
Захист: автомати на кожну групу споживачів
⚠️ ЗАБОРОНЕНО підключати обидві нейтралі паралельно без контролю!
РУЧНИЙ ПЕРЕМИКАЧ I-0-II
Найпростіше рішення для невеликих об'єктів
Переваги ручного перемикача
• Надійність: відсутність електроніки — нічому ламатися
• Простота: монтаж без додаткових схем керування
• Економія: вартість від 800₴ (63А) до 3500₴ (250А)
• Безпека: візуальний контроль положення рукоятки
Схема підключення (3-фазна мережа)
Верхні клеми (входи):
1-3-5: L1, L2, L3 від основної мережі (Вхід I)
2-4-6: L1, L2, L3 від генератора (Вхід II)
Нижні клеми (вихід):
1-3-5: L1, L2, L3 на навантаження
Нейтраль та заземлення:
N від обох джерел через окремі клеми → загальна шина
PE від обох джерел на загальну шину заземлення
Практичний приклад монтажу
Об'єкт: приватний будинок 15кВт
Обладнання:
• Перемикач I-0-II 63А (3-фазний) — 1200₴
• Автомат захисту вводу 40А (С40) — 2шт × 250₴
• Генератор 20кВА з ручним запуском
Час монтажу: 3-4 години для кваліфікованого електрика
Вартість роботи: 2500-3500₴
Монтаж ручного перемикача: кожен крок важливий
МОТОРИЗОВАНИЙ ПЕРЕМИКАЧ + КОНТАКТОРИ
Коли потрібна моторизація
• Віддалене розташування щита від оператора
• Необхідність швидкого перемикання (< 10 секунд)
• Часті перемикання (> 5 разів на день)
• Неможливість постійного контролю оператора
• Потужність навантаження > 50кВт
Схема підключення з контакторами
Силова частина:
• КМ1 (контактор мережі) — керує входом I
• КМ2 (контактор генератора) — керує входом II
• Механічне блокування між КМ1 та КМ2 ОБОВ'ЯЗКОВЕ
• Додаткові контакти для сигналізації положення
Коло керування (220В AC):
• РКН1 — реле контролю напруги мережі
• РКН2 — реле контролю напруги генератора
• РЧ1 — реле часу затримки (3-10 секунд)
• Кнопки SB1 (Мережа), SB2 (0), SB3 (Генератор)
Логіка роботи автоматичного перемикання
Нормальний режим: КМ1 замкнений, живлення від мережі
Крок 1: РКН1 фіксує зникнення напруги → розмикає КМ1
Крок 2: Затримка РЧ1 3-10 секунд (час запуску генератора)
Крок 3: РКН2 фіксує напругу від генератора → замикає КМ2
Повернення: РКН1 фіксує відновлення мережі → затримка 30-60 сек → КМ2 розмикається → КМ1 замикається
ТИПОВІ ПОМИЛКИ МОНТАЖУ
Помилка #1: Відсутнє механічне блокування
Що відбувається: при збої в схемі керування обидва контактори можуть замкнутися одночасно
Наслідки: міжфазне КЗ, пошкодження генератора та обладнання
Правильно: встановити механічну блокувальну планку між КМ1 та КМ2, використовувати контактори з вбудованим блокуванням
Помилка #2: Неправильне підключення нейтралі
Що відбувається: об'єднання нейтралі мережі та генератора без контролю
Наслідки: струми витікання, хибні спрацювання УЗО, пошкодження чутливої електроніки
Правильно: нейтраль кожного джерела через окремий контактор або використання 4-полюсних перемикачів
Помилка #3: Занижений перетин проводки
Що відбувається: використання проводів 4мм² для навантаження 40А
Наслідки: перегрів, оплавлення ізоляції, пожежа
Правильно: розрахунок перетину за формулою: I × 1.2 / 8 = мм² для міді
Помилка #4: Відсутність затримки перемикання
Що відбувається: миттєве перемикання без паузи
Наслідки: струми перезаряду конденсаторів, пошкодження електроніки
Правильно: затримка мінімум 0.5 секунди в положенні "0"

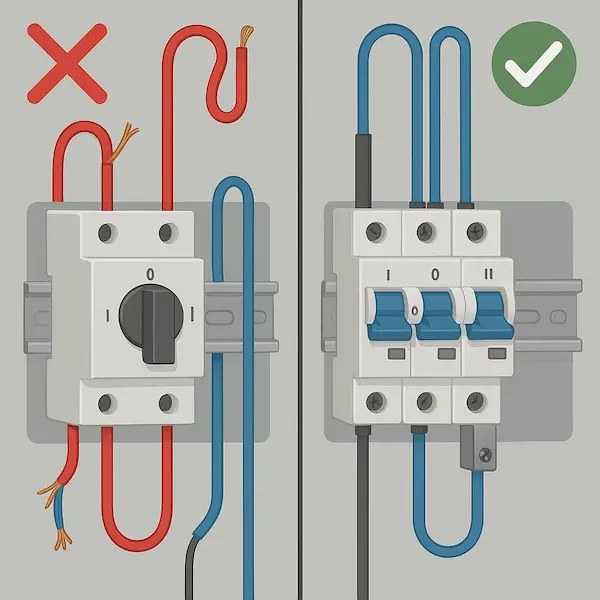

Чого не можна робити: аналіз типових помилок
СХЕМА НА ДВОХ ПЕРЕМИКАЧАХ (мережа-мережа-генератор)
Застосування
Для об'єктів з двома незалежними вводами від мережі (різні ТП) + генератор як другий резерв
Схема підключення
Перший перемикач (ПМ1):
Вхід I: Мережа 1 (основна ТП)
Вхід II: Мережа 2 (резервна ТП)
Вихід: на вхід I другого перемикача
Другий перемикач (ПМ2):
Вхід I: вихід з ПМ1 (об'єднані мережі)
Вхід II: генератор
Вихід: на розподільний щит
Логіка роботи
Режим 1: Мережа 1 в нормі → ПМ1 в положенні I, ПМ2 в положенні I
Режим 2: Мережа 1 відсутня → ПМ1 переходить в положення II (Мережа 2)
Режим 3: Обидві мережі відсутні → ПМ2 переходить в положення II (генератор)
Відновлення: при поверненні мереж — зворотне перемикання з затримками
Розрахунок перетину проводів
Правильний вибір перетину — основа безпеки
Для міді (Cu)
16А (3.5кВт): 2.5 мм²
25А (5.5кВт): 4 мм²
32А (7кВт): 6 мм²
40А (8.8кВт): 10 мм²
63А (13.9кВт): 16 мм²
100А (22кВт): 25 мм²
Коефіцієнт запасу 1.2 вже врахований
Довжина кабелю
До 10м: без корекції
10-25м: +1 розмір перетину
25-50м: +2 розміри
50-100м: +3 розміри
> 100м: індивідуальний розрахунок
Враховуємо падіння напруги
Формула для самостійного розрахунку
S = (I × L × 2) / (γ × ΔU)
де S — перетин мм², I — струм А, L — довжина м, γ — провідність (56 для міді), ΔU — допустиме падіння напруги (11В для 220В)
Покрокова інструкція монтажу
Крок 1: Підготовка
• Знеструмлення ВСІХ джерел живлення
• Перевірка відсутності напруги мультиметром
• Встановлення попереджувальних табличок
• Підготовка інструменту та матеріалів
Крок 2: Монтаж перемикача
• Кріплення на DIN-рейку або монтажну панель
• Перевірка механічного ходу рукоятки
• Контроль фіксації в трьох положеннях
• Перевірка блокування
Крок 3: Підключення входів
• Підключення фаз L1, L2, L3 від джерел
• Затягування контактів моментним ключем
• Підключення нейтралі та заземлення
• Маркування всіх проводів
Крок 4: Підключення виходу
• З'єднання з розподільним щитом
• Монтаж автоматів захисту груп
• Підключення нейтралі та PE
• Перевірка послідовності фаз
Крок 5: Схема керування
• Підключення реле контролю напруги
• Монтаж реле часу затримки
• Підключення кнопок керування
• Встановлення сигнальних ламп
Крок 6: Тестування
• Перевірка без навантаження
• Тестування кожного положення
• Вимірювання часу перемикання
• Перевірка під навантаженням 50%
Затягування контактів: від цього залежить надійність
ДОДАТКОВІ ЕЛЕМЕНТИ СИСТЕМИ
Обов'язкові компоненти
Реле контролю напруги (РКН)
Контролює наявність та параметри напруги. Діапазон регулювання 180-250В. Вартість: 350-800₴
Реле часу (РЧ)
Затримка перемикання 0.1-30 секунд. Необхідне для стабілізації системи. Вартість: 280-600₴
Контактори КМ1, КМ2
3-полюсні або 4-полюсні з механічним блокуванням. Вартість: 450-2500₴ залежно від номіналу
Рекомендовані додатково
Вольтметр цифровий
Контроль напруги кожного джерела. Вартість: 180-450₴
Сигнальні лампи
Індикація джерела живлення та аварій. Вартість: 60-150₴/шт
Лічильник перемикань
Контроль кількості циклів для планового обслуговування. Вартість: 250-500₴
Тестування після монтажу
Етапи перевірки: від простого до складного
Тест 1: Візуальна перевірка
• Відсутність пошкоджень ізоляції
• Якість затягування всіх контактів
• Правильність маркування проводів
• Перевірка заземлення мегаомметром
• Відсутність короткого замикання між фазами
Тест 2: Перемикання без навантаження
• Подати напругу на Вхід I (основна мережа)
• Перевести перемикач в положення I
• Виміряти напругу на виході (має бути 220/380В)
• Перевести в положення 0 (напруга на виході = 0)
• Подати напругу на Вхід II (генератор)
• Перевести в положення II, виміряти напругу
Тест 3: Перевірка автоматики
• Перевірка спрацювання РКН при зникненні мережі
• Вимірювання часу затримки перемикання
• Контроль механічного блокування
• Тестування ручного режиму
• Перевірка сигналізації та індикації
Тест 4: Під навантаженням
Етап 1: Підключення 25% навантаження, перемикання I→0→II
Етап 2: Підключення 50% навантаження, перемикання
Етап 3: Підключення 75% навантаження
Етап 4: Перевірка при 100% навантаження
Контроль: температура контактів, запах, іскріння
Вартість обладнання та робіт
Бюджетний варіант (до 10кВт)
Обладнання:
• Перемикач I-0-II 63А ручний — 1200₴
• Автомати захисту 2×40А — 500₴
• Кабель 3×6мм² (10м) — 800₴
• Допоміжні матеріали — 300₴
Разом: 2800₴
Монтаж: 2500₴
ЗАГАЛОМ: 5300₴
Стандартний варіант (15-30кВт)
Обладнання:
• Перемикач I-0-II 100А моторизований — 4500₴
• Контактори КМ1, КМ2 63А — 2×850₴
• РКН, РЧ, сигналізація — 1400₴
• Автоматика та кабель — 2500₴
Разом: 10100₴
Монтаж та налаштування: 5500₴
ЗАГАЛОМ: 15600₴
Професійний варіант (50-100кВт)
Обладнання:
• Перемикач I-0-II 250А з приводом — 12500₴
• Контактори силові 150А — 2×3500₴
• Блок керування АВР — 6500₴
• Захист, автоматика, кабель — 8500₴
Разом: 34500₴
Монтаж, налаштування, ПНР: 15000₴
ЗАГАЛОМ: 49500₴
Обслуговування системи АВР
Щомісячно
• Візуальний огляд перемикача
• Тестове перемикання (без навантаження)
• Перевірка температури контактів
• Контроль роботи реле та індикації
Щоквартально
• Очищення від пилу сухою тканиною
• Перевірка затягування контактів
• Тестування під навантаженням
• Вимірювання часу перемикання
Щороку
• Повна ревізія всіх контактів
• Перевірка ізоляції мегаомметром
• Очищення контактних груп
• Тестування захистів та автоматики
Термін служби
Ручні перемикачі: 15-20 років
Моторизовані: 10-15 років
Контактори: 7-10 років
Реле керування: 5-8 років
Регулярне обслуговування продовжує термін служби в 2-3 рази
Потрібна консультація по монтажу АВР?
Наші інженери допоможуть підібрати обладнання, розрахують схему підключення
Часті запитання
Чи можна підключити перемикач I-0-II без положення "0"?
НІ! Положення "0" — це обов'язковий проміжний розрив, який гарантує, що обидва джерела не будуть замкнені одночасно. Навіть при збої в механізмі це запобігає КЗ.
Скільки разів можна перемикати за день?
Ручні перемикачі: до 10-15 циклів на день. Моторизовані: до 50 циклів. При більшій кількості перемикань контакти зношуються швидше — плануйте обслуговування частіше.
Чому важлива затримка при перемиканні?
При миттєвому перемиканні виникають струми перезаряду конденсаторів блоків живлення (до 10× від номінального). Затримка 0.5-2 секунди дає час розрядитися конденсаторам.
Що краще: моторизований перемикач чи контактори?
До 100А — моторизований перемикач (простіше, надійніше). Від 100А — контактори (легше обслуговувати, можна швидше замінити). Для критичних об'єктів — обидва варіанти з резервуванням.
Як часто міняти контакти перемикача?
При правильній експлуатації — раз на 10-15 років. Але якщо є іскріння, підгоряння контактів або перегрів — негайна заміна! Перегріті контакти можуть "зварюватися".
