У четвер в 14:30 виклик від монтажника: "Встановив 18 автоматів на DIN-рейку, через годину половина зісковзнула вниз. Клієнт в паніці." Приїхав — класична помилка: на 24 модулі поставили рейку 35×7.5мм товщиною 0.8мм. Прогнулася під вагою. За статистикою Mobline, 43% проблем з модульним обладнанням виникають через неправильний вибір або монтаж DIN-рейки. І це тільки офіційні дзвінки в техпідтримку.
За 15 років роботи зрозумів: DIN-рейка — це не просто планка, а основа надійності всього щита. Здається просто: прикрутив рейку, защелкнув автомати — готово. Але 90% проблем виникають саме через дрібниці, про які не пишуть в інструкціях. Розповідаю все, що дійсно працює.
НАЙЧАСТІШІ ПРОБЛЕМИ З DIN-РЕЙКАМИ
Прогин рейки під вагою
Зісковзування модулів
Корозія контактів
Інші проблеми
КРИТИЧНО ВАЖЛИВО
Рейка товщиною 0.8мм прогинається на 3-5мм при навантаженні 15+ модулів. Це послаблює контакти!
ЩО ТАКЕ DIN-РЕЙКА
Стандарт, який змінив електромонтаж назавжди
Три стандартні профілі: кожен для своїх завдань
Історія та стандартизація
Походження
Розроблена Німецьким інститутом стандартизації (Deutsches Institut für Normung) в 1950-х роках. Стандартизована як DIN EN 60715
Українські стандарти
ДСТУ EN 60715:2016 — національний стандарт України
Повна відповідність європейським нормам
Обов'язковий для виробників модульного обладнання
Переваги стандарту
• Універсальність: обладнання будь-яких виробників сумісне
• Швидкість монтажу: в 10 разів швидше за гвинтове кріплення
• Надійність: сертифіковане утримання до 50кг на метр
Точні розміри: відхилення не більше 0.2мм

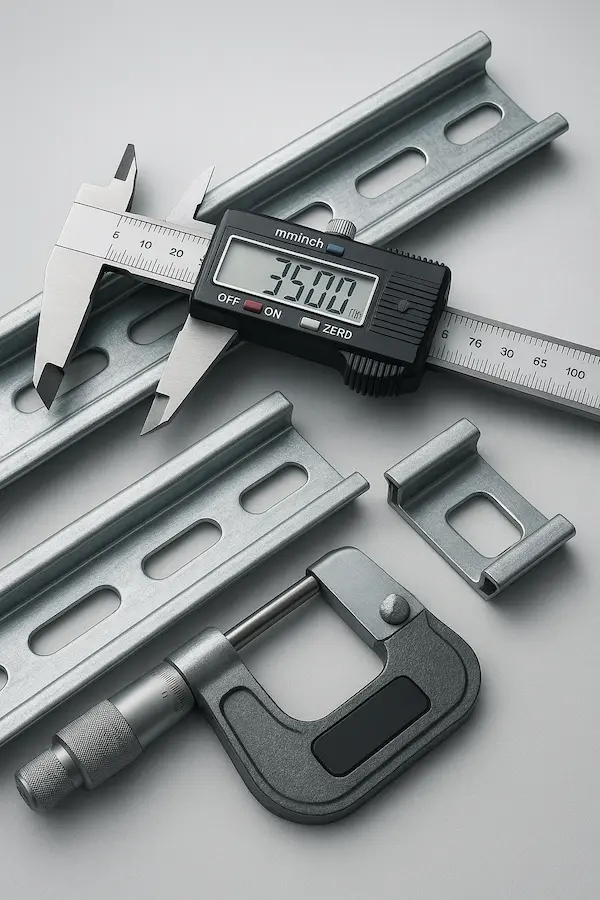

Три стандартні профілі DIN-рейок
Профіль Ω (Омега) — найпопулярніший
Розміри: 35мм ширина, глибина 7.5мм або 15мм
Застосування: 95% модульного обладнання
Переваги: максимальна міцність, оптимальний захоплення зажимів
Для чого: автомати, УЗО, контактори, реле, лічильники
Варіанти:
• ТН35 (35×7.5мм) — стандарт
• ТН35/15 (35×15мм) — посилена для важкого обладнання
Профіль C — для клемників
Розміри: 32мм ширина, висота 15мм
Застосування: клемні колодки, апаратні затискачі
Переваги: симетричний профіль, рівномірний розподіл навантаження
Особливість: краї загнуті всередину — форма букви C
Профіль G — рідкісний
Розміри: 32мм ширина, один край 15мм, інший 9мм
Застосування: специфічне європейське обладнання
Особливість: асиметричний профіль
На ринку України: рідко, майже не використовується
⚠️ Для України актуальні тільки Омега та C профілі!
ТОВЩИНА ТА МІЦНІСТЬ
Що насправді витримує DIN-рейка
Матеріали виготовлення
Сталь оцинкована
• Переваги: максимальна міцність, стійкість до деформації
• Недоліки: більша вага, схильність до корозії у вологих приміщеннях
• Вага: 450-650 г/метр
• Вартість: 45-85₴/метр
Алюміній
• Переваги: легкість, не іржавіє, ідеально для вологих приміщень
• Недоліки: менша жорсткість, вища ціна
• Вага: 150-220 г/метр
• Вартість: 120-180₴/метр
Товщина металу — критичний параметр
0.8мм (бюджетна):
• Максимум 8-10 стандартних модулів
• Прогин під вагою 3-5мм
• Тільки для легкого побутового обладнання
• Вартість: 35-50₴/метр
1.0мм (стандартна):
• До 18 модулів без проблем
• Мінімальний прогин до 2мм
• Оптимальний вибір для 90% щитів
• Вартість: 55-75₴/метр
1.5мм (посилена):
• 24+ модулі, важкі контактори
• Практично без прогину
• Промислові щити, великі навантаження
• Вартість: 85-120₴/метр

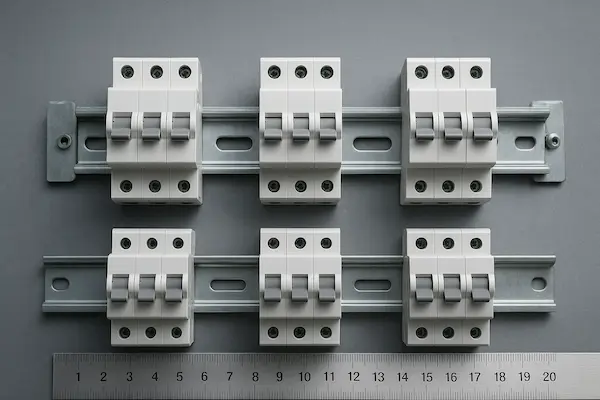

Реальні випробування: різниця очевидна
Розрахунок кількості модулів
Що таке "модуль"
1 модуль = 18мм ширини
Це стандартна одиниця виміру для модульного обладнання. Автомат на 1 полюс = 1 модуль (18мм)
Типові розміри обладнання:
• Автомат 1-полюсний (C16, C25) — 1 модуль (18мм)
• Автомат 2-полюсний — 2 модулі (36мм)
• Автомат 3-полюсний — 3 модулі (54мм)
• УЗО 2-полюсне — 2 модулі (36мм)
• УЗО 4-полюсне — 4 модулі (72мм)
• Дифавтомат 2P — 2-3 модулі (36-54мм)
• Контактор 25А — 3-4 модулі (54-72мм)
• Реле контролю напруги — 2 модулі (36мм)
Формула розрахунку довжини рейки
L = (N × 18) + (N × 2) + 40мм
де:
L — необхідна довжина рейки
N — кількість модулів
18мм — ширина одного модуля
2мм — зазор між модулями
40мм — запас по краях (по 20мм з кожного боку)
Приклад: Потрібно встановити 12 модулів
L = (12 × 18) + (12 × 2) + 40 = 216 + 24 + 40 = 280мм
Висновок: потрібна рейка 300мм (стандартна довжина)
Стандартні довжини рейок
На ринку доступні:
• 125мм (7 модулів) — міні-щити, розетки
• 210мм (12 модулів) — під'їзні щити
• 300мм (17 модулів) — стандарт для квартир
• 500мм (28 модулів) — великі побутові щити
• 1000мм (56 модулів) — промислові щити
• 2000мм (112 модулів) — максимальна стандартна
Порада: завжди беріть рейку з запасом +2-3 модулі для майбутнього розширення

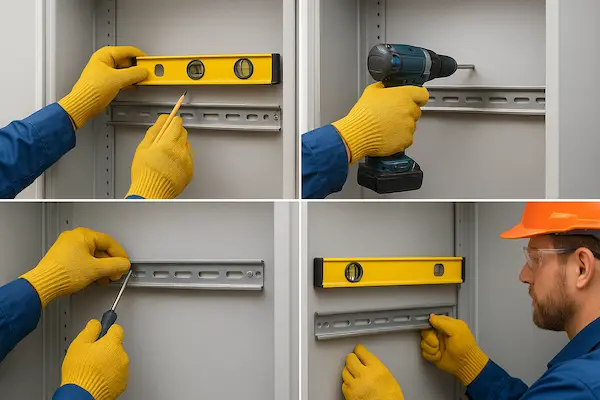

ПОКРОКОВА ІНСТРУКЦІЯ МОНТАЖУ
Крок 1: Вибір місця та розмітка
Що робити:
• Визначте оптимальну висоту (зазвичай 130-150см від підлоги)
• Відступ від країв щита мінімум 10мм
• Перевірте горизонталь будівельним рівнем
• Позначте точки кріплення через отвори перфорації
Важливо: крок кріплення не більше 250мм для рейки 1.0мм, 350мм для 1.5мм
Крок 2: Підготовка рейки
Різання в розмір:
• Болгаркою з диском по металу (найшвидше)
• Ножівкою по металу (для точності)
• Спеціальними кусачками для DIN-рейки (професійний інструмент)
Після різання: обов'язково зняти задирки напильником, інакче модулі будуть погано ковзати
Крок 3: Кріплення до основи
Варіанти кріплення:
• До металу: саморізи 4.2×13мм з шайбами
• До пластику: саморізи 3.5×16мм
• До DIN-панелі: спеціальні затискачі-фіксатори
Момент затяжки: 1.5-2 Н·м (не перетягувати — деформація!)
Крок 4: Встановлення фіксаторів
Обов'язково ставте торцеві фіксатори:
• Запобігають зісковзуванню модулів при натягу кабелів
• Вартість 5-12₴/шт — економити не варто
• Встановлюються по обидва боки від групи модулів
Альтернатива: загнути краї рейки пасатижами, але це менш естетично
Професійний монтаж: кожна деталь важлива
УСТАНОВКА МОДУЛІВ НА РЕЙКУ
Правильна техніка защелкування
Механізм кріплення
На кожному модулі є два зажими:
Верхній (фіксований): нерухомий гачок, входить в паз рейки
Нижній (рухомий): підпружинений фіксатор з важелем для розблокування
Як правильно встановити
Крок 1: Заведіть верхній край модуля за верхній паз рейки
Крок 2: Притримуючи верх, натисніть на корпус модуля до клацання
Крок 3: Перевірте фіксацію — модуль не повинен рухатися вертикально
Крок 4: Пересуньте модуль в потрібну позицію (до клацання фіксатора)
ПОМИЛКА новачків: намагаються защелкнути модуль знизу вгору — так не працює! Завжди зверху вниз.
Як знімати модуль
Крок 1: Відключіть всі проводи від модуля
Крок 2: Знайдіть оранжевий (або білий) важіль внизу модуля
Крок 3: Вставте викрутку в паз важеля і потягніть вниз
Крок 4: Утримуючи важіль, потягніть модуль від рейки на себе
Крок 5: Нижній зажим вийде з паза — модуль знімається

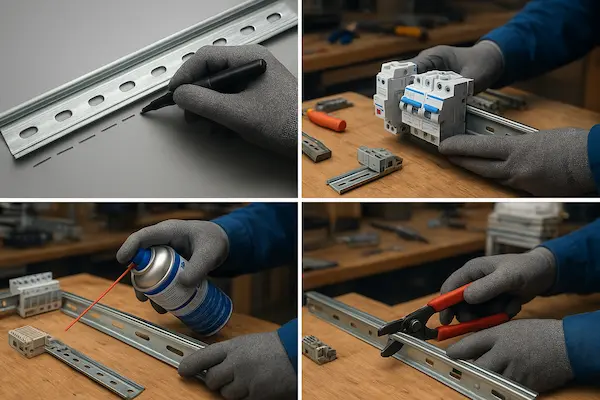

Лайфхаки від досвідчених електриків
Секрети, яких не пишуть в інструкціях
Лайфхак #1: Маркування рейки
Перед встановленням модулів нанесіть на рейку мітки маркером кожні 18мм (1 модуль). Це допомагає рівномірно розподілити обладнання та передбачити місце для розширення. Використовуйте штангенциркуль або роздрукований шаблон.
Лайфхак #2: Попередня збірка
Спочатку защелкніть всі модулі на рейку БЕЗ проводів, виставте їх в потрібному порядку, встановіть фіксатори. Тільки потім монтуйте рейку в щиток. Так набагато зручніше, ніж працювати в тісному просторі щита.
Лайфхак #3: Контроль прогину
При монтажі 15+ модулів на рейку 1.0мм додайте проміжне кріплення по центру. Візьміть лінійку і прикладіть до рейки під модулями — прогин не повинен перевищувати 2мм. Якщо більше — додайте кріплення або змініть на рейку 1.5мм.
Лайфхак #4: Змащення для старих модулів
Якщо модуль важко пересувається по рейці (особливо старі автомати з зношеними зажимами), нанесіть на паз рейки тонкий шар технічного вазеліну або силіконової змазки. Модуль буде ковзати легше, але не злетить при вібрації.
Лайфхак #5: Швидке зняття багатьох модулів
Щоб швидко зняти 10+ модулів, використовуйте довгу плоску викрутку. Встановіть її під кутом і одночасно відтисніть фіксатори на 3-4 модулях, потім плавно знімайте їх як єдину групу. Економить 70% часу при демонтажі.
Лайфхак #6: Захист від корозії
Для вологих приміщень (підвали, вуличні щити) обробіть рейку зі сталі після монтажу прозорим акриловим лаком або антикорозійним спреєм. Це продовжить термін служби в 3-5 разів. Для таких об'єктів краще відразу брати алюмінієву рейку.
Типові помилки монтажу
Помилка #1: Рідке кріплення
Що роблять: кріплять рейку тільки по краях
Наслідки: прогин в середині, послаблення контактів модулів
Правильно: крок кріплення 200-250мм для 1.0мм, 300-350мм для 1.5мм
Помилка #2: Відсутність фіксаторів
Що роблять: встановлюють модулі без торцевих упорів
Наслідки: при натягу кабелів модулі зсуваються або злітають
Правильно: фіксатори по обидва боки кожної групи модулів
Помилка #3: Перетягування кріплення
Що роблять: затягують саморізи "до упору"
Наслідки: деформація рейки, модулі погано защелкуються
Правильно: затягувати з моментом 1.5-2 Н·м, використовувати шайби
Помилка #4: Задирки після різання
Що роблять: після різання не обробляють краї
Наслідки: модулі застрягають, пошкодження зажимів
Правильно: завжди зачищати краї напильником або наждаком
Помилка #5: Економія на товщині
Що роблять: для 18+ модулів беруть рейку 0.8мм
Наслідки: прогин 5-7мм, послаблення всіх контактів
Правильно: понад 12 модулів — тільки рейка 1.0мм+
Помилка #6: Ігнорування горизонталі
Що роблять: монтують "на око" без рівня
Наслідки: модулі скочуються в одну сторону
Правильно: обов'язково перевіряти будівельним рівнем
Чого не робити: аналіз типових помилок
АКСЕСУАРИ ДЛЯ DIN-РЕЙОК
Обов'язкові аксесуари
Торцеві фіксатори (заглушки)
Запобігають зісковзуванню модулів. Пластикові або металеві. Вартість: 5-15₴/шт
Роз'ємні затискачі
Дозволяють швидко розділити рейку на секції без різання. Вартість: 12-25₴/шт
Маркувальні смужки
Для позначення груп автоматів. Приклеюються над модулями. Вартість: 15-35₴/шт
Додаткові аксесуари
Кронштейни підйомні
Для монтажу рейки на різній висоті або під кутом. Вартість: 25-80₴/пара
Адаптери для старого обладнання
Перехідники для встановлення негодних пристроїв. Вартість: 35-120₴/шт
Органайзери для кабелів
Кліпси на DIN-рейку для укладання проводів. Вартість: 8-20₴/шт

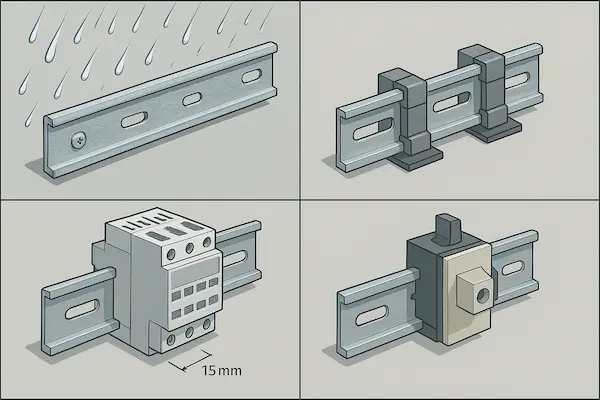

Особливі випадки монтажу
Рішення для нестандартних ситуацій
Випадок 1: Вологе приміщення
Проблема: корозія сталевих рейок у ванних, підвалах, вуличних щитах
Рішення:
• Використовувати алюмінієві рейки (не іржавіють)
• Або сталеві з додатковим захистом (порошкове фарбування)
• Обробка прозорим акриловим лаком після монтажу
• Герметизація точок кріплення силіконом
Термін служби: алюміній 20+ років, сталь з обробкою 10-15 років
Випадок 2: Вібраційні навантаження
Проблема: щити на виробництві з вібруючим обладнанням
Рішення:
• Рейка 1.5мм з кроком кріплення 150-200мм
• Обов'язкові фіксатори через кожні 3-4 модулі
• Використання віброізолюючих прокладок під кріплення
• Додаткова фіксація модулів пластиковими хомутами
Частота перевірки: щомісяця контроль затяжки
Випадок 3: Важке обладнання (контактори 100А+)
Проблема: великий контактор важить 1.5-2.5кг — стандартна рейка не витримує
Рішення:
• Тільки посилена рейка ТН35/15 (глибина 15мм)
• Товщина металу 1.5мм або 2.0мм
• Кріплення під кожним важким модулем
• Розподіляти важкі модулі по рейці, не ставити поруч
Максимальна вага на 1м: до 50кг для рейки 2.0мм
Випадок 4: Підключення старого обладнання
Проблема: є автомати/пускачі радянського зразка на гвинтах
Рішення:
• Спеціальні DIN-адаптери з гвинтовим кріпленням
• Універсальні монтажні пластини з отворами
• Комбіноване кріплення: частина на рейку, частина на гвинти
Вартість адаптера: 45-180₴ залежно від розміру
Порада: краще замінити старе обладнання на сучасне модульне
Вартість комплектів для типових щитів
Комплект для міні-щита (6-8 модулів)
Обладнання:
• DIN-рейка 210мм, 1.0мм, сталь — 25₴
• Фіксатори торцеві — 2шт × 7₴ = 14₴
• Саморізи з шайбами — 4шт × 2₴ = 8₴
РАЗОМ: 47₴
Комплект для квартирного щита (15-18 модулів)
Обладнання:
• DIN-рейка 500мм, 1.0мм, сталь — 55₴
• Фіксатори торцеві — 4шт × 8₴ = 32₴
• Роз'ємний затискач — 2шт × 15₴ = 30₴
• Саморізи з шайбами — 6шт × 2₴ = 12₴
РАЗОМ: 129₴
Комплект для будинку (30-36 модулів)
Обладнання:
• DIN-рейка 1000мм, 1.0мм, сталь — 95₴
• Фіксатори торцеві — 8шт × 8₴ = 64₴
• Роз'ємні затискачі — 4шт × 15₴ = 60₴
• Маркувальні смужки — 6шт × 18₴ = 108₴
• Саморізи з шайбами — 10шт × 2₴ = 20₴
РАЗОМ: 347₴
Комплект промисловий (60+ модулів)
Обладнання:
• DIN-рейка 2000мм, 1.5мм, сталь — 220₴
• Фіксатори торцеві — 12шт × 10₴ = 120₴
• Роз'ємні затискачі — 8шт × 20₴ = 160₴
• Кронштейни підйомні — 4 пари × 60₴ = 240₴
• Маркувальні смужки — 12шт × 18₴ = 216₴
• Саморізи з шайбами — 20шт × 2₴ = 40₴
РАЗОМ: 996₴

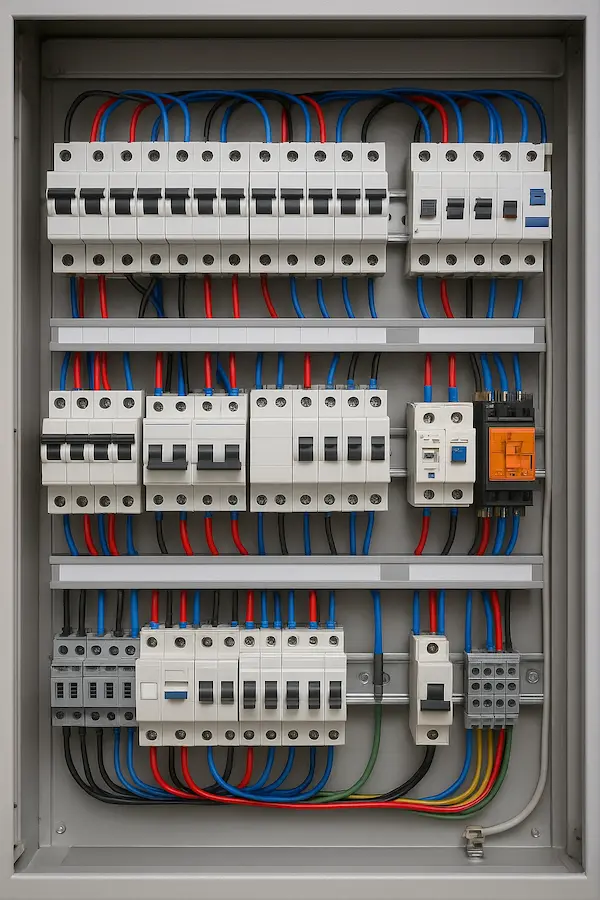

Ідеальний результат: все на своїх місцях
Потрібні DIN-рейки та аксесуари?
Широкий вибір рейок різних типів, розмірів та товщини в наявності
Часті запитання
Скільки модулів можна встановити на рейку 1 метр?
Теоретично 1000мм / 18мм = 55 модулів. Але практично 50-52 модулі з урахуванням зазорів між обладнанням та відступів по краях. Для рейки 1.0мм рекомендовано не більше 48 модулів.
Чи можна резати DIN-рейку ножівкою?
ТАК, можна. Ножівкою по металу ріжеться легко і точно. Але швидше болгаркою з диском 125мм. Після різання ОБОВ'ЯЗКОВО зачистити краї напильником — інакше модулі будуть застрягати на задирках.
Що краще: сталь чи алюміній?
Для сухих приміщень — сталь (міцніше, дешевше). Для вологих — алюміній (не іржавіє). Для важких контакторів — тільки сталь 1.5мм+. Алюміній прогинається більше при однаковій товщині.
Чому модулі зісковзують з рейки?
Три причини: 1) Відсутні торцеві фіксатори, 2) Зношені пружини зажимів на модулях (старе обладнання), 3) Рейка деформована або має задирки. Встановіть фіксатори — проблема зникне в 95% випадків.
Як часто перевіряти затяжку кріплення рейки?
При нормальних умовах — раз на рік. У вібраційних умовах (виробництво) — щомісяця. При установці нового обладнання — обов'язково перевірити після першого тижня експлуатації (початкова осадка).
