Діагностика проблем електросамокатів KuKirin в домашніх умовах

Експертні поради від сервісного центру Mobline

Коли електросамокат KuKirin раптово перестає працювати, не поспішайте звертатися до сервісу. Більшість проблем можна діагностувати самостійно за допомогою простих інструментів та базових знань. На відміну від складного обслуговування коліс та гальм, діагностика електронних компонентів вимагає системного підходу та розуміння принципів роботи.

У цій статті ми розглянемо покрокові методи виявлення несправностей KuKirin: від простих перевірок до складної діагностики електроніки. Правильна діагностика не тільки економить час та гроші, але й допомагає зрозуміти причини поломки та запобігти їх повторенню в майбутньому.

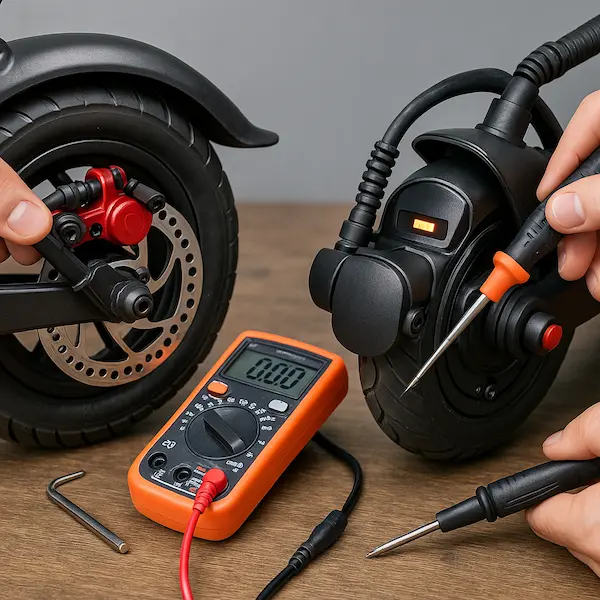

Домашня діагностика електросамоката KuKirin

Системний підхід до діагностики KuKirin в домашніх умовах

Основи електричної діагностики

Перед початком діагностики важливо розуміти основні принципи роботи електросамоката та мати правильні інструменти.

Необхідні інструменти для діагностики:

  • Цифровий мультиметр

    Основний інструмент для вимірювання напруги, струму та опору. Точність ±0.1V

  • Набір викруток та шестигранників

    Для доступу до електронних компонентів та роз'ємів

  • Тестер навантаження батареї

    Для перевірки реальної ємності та стану акумулятора

  • Діелектричні рукавички

    Безпека при роботі з електричними компонентами

  • Ліхтарик або налобний світлодіод

    Для роботи в умовах поганого освітлення

Правила безпеки при діагностиці:

  1. Завжди вимикайте самокат перед початком роботи
  2. Від'єднуйте зарядний пристрій від мережі
  3. Використовуйте ізольовані інструменти
  4. Не торкайтеся оголених контактів руками
  5. При роботі з батареєю дотримуйтеся особливої обережності

Важливо: Якщо ви не маєте досвіду роботи з електронікою, обмежтеся базовими перевірками. Складна діагностика контролерів та BMS вимагає спеціальних знань та може призвести до додаткових пошкоджень.

Перший етап: загальна діагностика

Починайте завжди з простих перевірок, які не вимагають розбирання самоката.

Чек-лист початкової діагностики:

  1. Перевірка живлення

    Чи вмикається дисплей? Чи показує рівень заряду батареї?

  2. Реакція на команди

    Чи реагує самокат на натискання газу? Чи працюють гальма?

  3. Зовнішній огляд

    Перевірте видимі пошкодження проводів, роз'ємів, корпуса

  4. Звуки та запахи

    Незвичайні звуки при вмиканні? Запах горілої електроніки?

  5. Температура компонентів

    Чи не перегріваються батарея, контролер або мотор?

Коди помилок на дисплеї:

Код помилки Опис проблеми Дії
E01 Проблема з мотором Перевірити з'єднання мотора
E02 Несправність датчика газу Очистити контакти, перевірити кабель
E03 Проблема з гальмами Перевірити стан гальмівних датчиків
E04 Перегрів контролера Дати остигнути, перевірити вентиляцію
E05 Низька напруга батареї Зарядити батарею, перевірити BMS

Діагностика батареї

Проблеми з батареєю — найчастіша причина несправностей електросамокатів. Правильна діагностика допоможе визначити стан акумулятора.

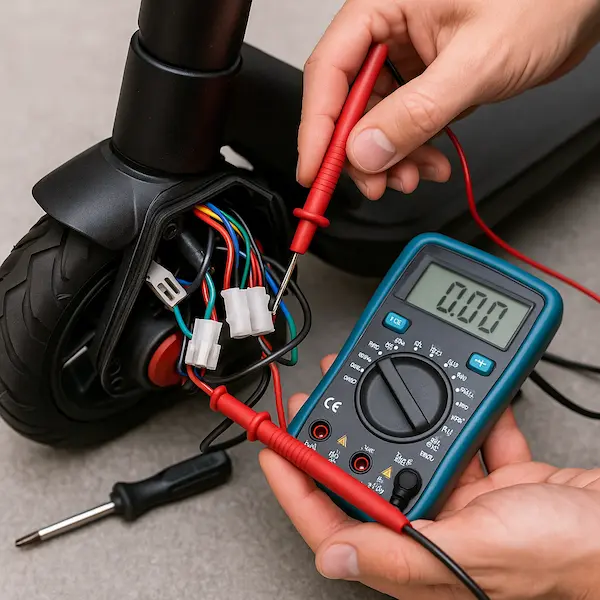

Перевірка напруги батареї KuKirin

Правильна методика вимірювання напруги акумулятора

Покрокова перевірка батареї:

Крок 1: Вимірювання напруги спокою

  1. Залишіть самокат без навантаження на 30 хвилин
  2. Встановіть мультиметр в режим вимірювання постійної напруги
  3. Підключіть щупи до клем батареї: червоний до "+", чорний до "-"
  4. Зафіксуйте показники напруги

Нормальні значення напруги спокою:

  • 36V батарея: 39-42V (повний заряд), 31-33V (розряджена)
  • 48V батарея: 52-55V (повний заряд), 42-44V (розряджена)
  • 52V батарея: 58-60V (повний заряд), 46-48V (розряджена)

Крок 2: Тест під навантаженням

  1. Підключіть мультиметр до батареї
  2. Увімкніть самокат та натисніть газ
  3. Спостерігайте за падінням напруги під навантаженням
  4. Відпустіть газ та подивіться на відновлення напруги

Критичні показники:

  • Падіння напруги більше ніж на 20% від початкової
  • Повільне відновлення напруги після зняття навантаження
  • Нестабільна напруга (стрибки показників)

Крок 3: Перевірка балансування секцій

  1. Знайдіть балансувальний роз'єм BMS (тонкий багатожильний кабель)
  2. Обережно виміряйте напругу між сусідніми контактами
  3. Порівняйте напругу всіх секцій батареї
  4. Запишіть результати для аналізу

Ознаки проблем з балансуванням:

  • Різниця між секціями більше 0.3V
  • Одна або кілька секцій з нульовою напругою
  • Надмірно висока напруга окремих секцій (>4.3V)

Інтерпретація результатів: Якщо напруга спокою нормальна, але під навантаженням сильно падає — батарея втратила ємність. Якщо є дисбаланс секцій — потрібне обслуговування або заміна BMS. Повна відсутність напруги може вказувати на спрацювання захисту BMS.

Діагностика мотор-колеса

Мотор-колесо — друга за частотою причина поломок. Діагностика допоможе відрізнити проблеми з мотором від несправностей контролера.

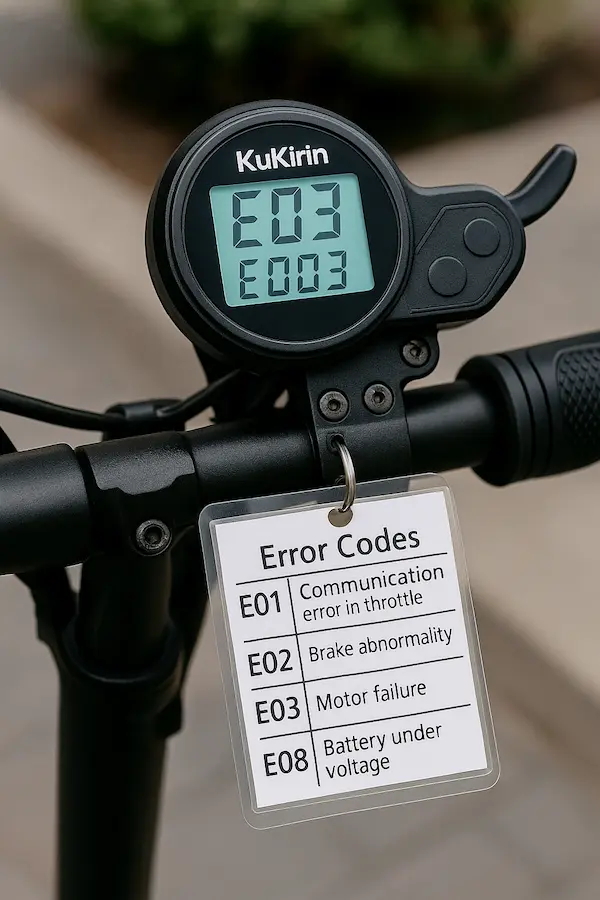

Діагностика мотор-колеса KuKirin

Методи перевірки стану мотор-колеса

Тестування мотора:

1. Механічна перевірка

  • Обертання колеса

    Підніміть самокат і покрутіть колесо руками. Воно повинно обертатися плавно без заїдань

  • Люфт підшипників

    Покачайте колесо в різних напрямках. Надмірний люфт вказує на зношування підшипників

  • Звуки при обертанні

    Скрип, гуркіт або тертя можуть вказувати на механічні проблеми

2. Електрична перевірка обмоток

  1. Від'єднайте мотор від контролера
  2. Встановіть мультиметр в режим вимірювання опору
  3. Виміряйте опір між фазними проводами мотора (зазвичай 3 товстих провода)
  4. Перевірте опір від кожного проводу до корпуса мотора

Нормальні значення:

  • Опір між фазами: 0.5-2.0 Ом (залежно від потужності)
  • Опір фаза-корпус: більше 1 МОм (ізоляція)
  • Всі три виміри між фазами повинні бути однаковими ±10%

3. Перевірка датчиків Холла

  1. Знайдіть тонкі провода датчиків (зазвичай 5 проводів)
  2. Виміряйте напругу живлення датчиків (повинно бути 5V)
  3. Перевірте сигнали датчиків при повороті колеса
  4. Сигнали повинні змінюватися від 0V до 5V

Ознаки несправностей мотора: Різний опір між фазами вказує на пошкодження обмоток. Низький опір фаза-корпус означає пробій ізоляції. Відсутність сигналів від датчиків Холла призводить до нестабільної роботи або повної відмови мотора.

Діагностика контролера

Контролер — це "мозок" електросамоката, який управляє всіма електронними системами. Діагностика контролера вимагає особливої обережності.

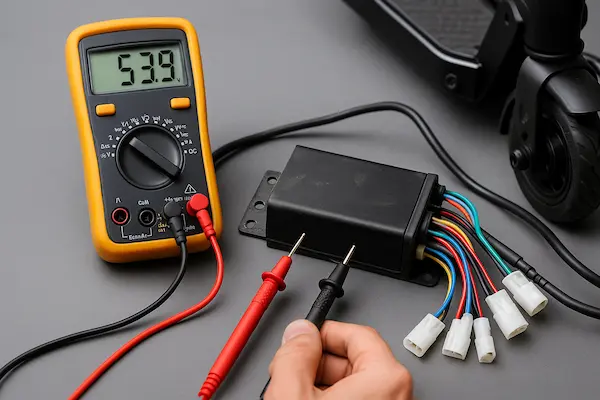

Тестування контролера KuKirin

Безпечні методи діагностики контролера

Перевірка контролера:

1. Зовнішній огляд

  • Візуальна перевірка корпуса

    Шукайте тріщини, сліди перегріву, окислення або механічні пошкодження

  • Стан роз'ємів

    Перевірте всі роз'єми на надійність кріплення, відсутність корозії

  • Температура після роботи

    Контролер не повинен сильно нагріватися (максимум 60-70°C)

2. Перевірка напруги живлення

  1. Вхідна напруга від батареї

    Виміряйте напругу на головному роз'ємі живлення контролера

  2. Вихідна напруга на мотор

    При натисканні газу повинна з'являтися змінна напруга на виході

  3. Напруга живлення периферії

    Перевірте 5V та 12V лінії для датчиків та дисплея

Нормальні значення напруг:

  • Вхідна напруга: відповідає напрузі батареї
  • Лінія 12V: 11.5-12.5V
  • Лінія 5V: 4.8-5.2V
  • Вихід на мотор: змінна напруга при натисканні газу

3. Функціональні тести

  • Реакція на сигнал газу — контролер повинен реагувати на зміну положення ручки
  • Робота гальм — електронні гальма повинні спрацьовувати при натисканні
  • Режими роботи — перемикання між різними режимами швидкості
  • Захисні функції — спрацювання захисту при перевантаженні

УВАГА: Не намагайтеся ремонтувати контролер самостійно! Внутрішні компоненти працюють під високою напругою та можуть бути небезпечними. При підозрі на несправність контролера зверніться до спеціалістів.

Перевірка електричних з'єднань

Багато проблем електросамокатів пов'язані з поганими контактами або пошкодженими проводами. Систематична перевірка з'єднань часто виявляє причину несправності.

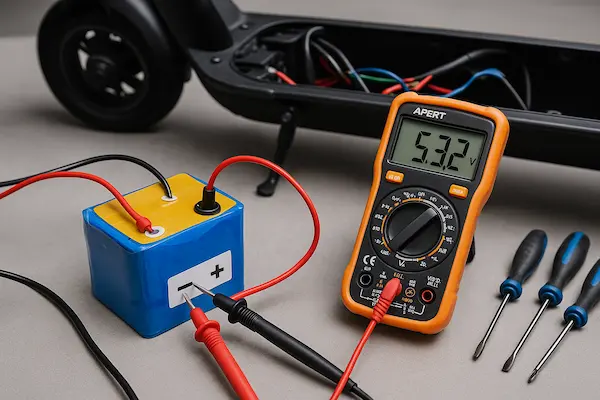

Перевірка електричних з'єднань KuKirin

Методика перевірки якості електричних контактів

Алгоритм перевірки з'єднань:

1. Головні силові з'єднання

  1. Роз'єм батарея-контролер

    Перевірте щільність підключення, відсутність корозії на контактах

  2. З'єднання контролер-мотор

    Товсті фазні провода повинні бути надійно закріплені

  3. Роз'єм зарядки

    Перевірте стан контактів порту зарядки

2. Сигнальні з'єднання

  1. Кабель дисплея

    Тонкий кабель від дисплея до контролера, часто ламається

  2. Провода датчиків газу та гальм

    Перевірте цілісність проводів у місцях згину

  3. З'єднання освітлення

    Передня фара та задні габарити

3. Методи тестування з'єднань

  • Тест на цілісність

    Використайте мультиметр в режимі прозвонки для перевірки цілісності проводів

  • Вимірювання опору контактів

    Опір якісного з'єднання не повинен перевищувати 0.1 Ом

  • Тест під навантаженням

    Перевірте стабільність напруги при роботі під навантаженням

Типові проблеми з'єднань:

  • Окислення контактів — зелений наліт на мідних контактах
  • Ослаблені роз'єми — контакт періодично пропадає
  • Перелом проводів — часто в місцях згину біля рульового стовпа
  • Плавлення контактів — через перевантаження або поганий контакт
  • Попадання вологи — корозія внутрішніх з'єднань

Діагностика гальмівної системи

Гальма KuKirin поєднують механічні та електронні компоненти, які потребують різних підходів до діагностики.

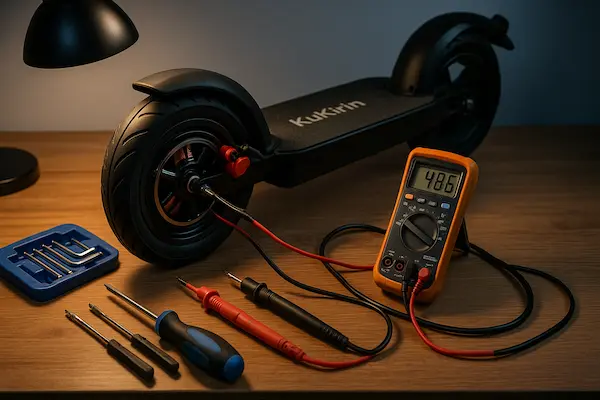

Діагностика гальмівної системи KuKirin

Комплексна перевірка механічних та електронних гальм

Діагностика механічних гальм:

1. Дискові гальма

  • Хід гальмівної ручки

    Нормальний хід: 15-25мм до початку ефективного гальмування

  • Стан гальмівних колодок

    Товщина фрикційного матеріалу не менше 2мм

  • Стан гальмівного диска

    Відсутність глибоких борозен, тріщин або деформації

  • Натяг гальмівного тросу

    Трос не повинен бути перетягнутий або ослаблений

2. Барабанні гальма

  • Перевірте регулювання тросу біля заднього колеса
  • Колесо повинно обертатися вільно при відпущеній ручці
  • Ефективне гальмування повинно починатися при ході ручки 20-30мм
  • Відсутність скрипів та заїдань при гальмуванні

Діагностика електронних гальм:

1. Рекуперативне гальмування

  1. Перевірте роботу при відпусканні газу на ходу
  2. Мотор повинен працювати як генератор, повертаючи енергію в батарею
  3. Інтенсивність рекуперації налаштовується в меню дисплея
  4. При рекуперації на дисплеї може з'являтися індикатор зарядки

2. Датчики гальмування

  • Датчик гальмівної ручки

    При натисканні повинен відключати подачу потужності на мотор

  • Сигнал стоп-сигналу

    Задні ліхтарі повинні вмикатися при гальмуванні

  • Електронне відключення мотора

    Мотор миттєво зупиняється при спрацюванні датчика гальм

Важливо для безпеки: Несправні гальма — критична проблема безпеки. Якщо виявлені проблеми з гальмівною системою, не користуйтеся самокатом до їх усунення. Навіть часткова втрата ефективності гальмування може призвести до аварії.

Діагностика дисплея та інтерфейсу

Дисплей та елементи керування — це інтерфейс між користувачем та електронікою самоката. Їх несправність може ускладнити діагностику інших проблем.

Коди помилок дисплея KuKirin

Розшифровка кодів помилок та діагностика дисплея

Перевірка дисплея:

1. Функціональність дисплея

  • Включення та підсвітка

    Дисплей повинен вмикатися одночасно з самокатом

  • Відображення інформації

    Перевірте показники швидкості, заряду батареї, режиму їзди

  • Реакція на кнопки

    Всі кнопки повинні реагувати та змінювати налаштування

2. Органи керування

  • Ручка газу

    Плавна зміна сигналу від 0 до максимуму при повороті

  • Гальмівні ручки з датчиками

    Чіткий сигнал при натисканні, відключення мотора

  • Перемикачі режимів

    Зміна максимальної швидкості та характеру розгону

Типові проблеми дисплея:

  • Повна відсутність зображення — проблема живлення або пошкодження дисплея
  • Мерехтіння або артефакти — поганий контакт або несправність дисплея
  • Неправильні показники — проблема з калібруванням або датчиками
  • Не реагують кнопки — механічне пошкодження або окислення контактів
  • Самовільне вмикання/вимикання — нестабільне живлення

Алгоритм пошуку несправностей

Систематичний підхід до діагностики допомагає швидко знайти причину проблеми, не витрачаючи час на непотрібні перевірки.

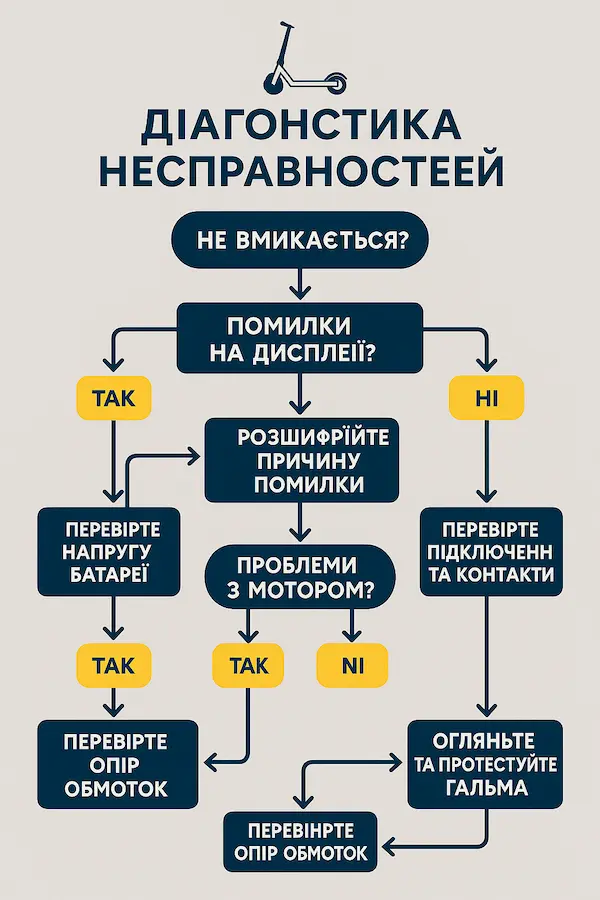

Схема діагностики KuKirin

Логічна схема пошуку несправностей електросамоката

Покрокова діагностика за симптомами:

Самокат зовсім не вмикається

  1. Перевірте заряд батареї мультиметром
  2. Переконайтеся, що зарядний пристрій працює
  3. Перевірте головний запобіжник (якщо є)
  4. Виміряйте напругу на вході контролера
  5. Перевірте стан головного роз'єму батареї

Дисплей працює, але мотор не крутиться

  1. Перевірте сигнал з ручки газу
  2. Переконайтеся, що гальмівні датчики не спрацьовують
  3. Виміряйте опір обмоток мотора
  4. Перевірте з'єднання мотор-контролер
  5. Протестуйте вихідну напругу контролера

Мотор працює нестабільно

  1. Перевірте датчики Холла мотора
  2. Протестуйте батарею під навантаженням
  3. Переглянте температуру контролера
  4. Перевірте якість електричних з'єднань
  5. Подивіться коди помилок на дисплеї

Швидко розряджається батарея

  1. Виміряйте ємність батареї тестером
  2. Перевірте баланс секцій акумулятора
  3. Переглянути споживання струму в режимі очікування
  4. Перевірте ефективність мотора (опір обмоток)
  5. Протестуйте роботу BMS

Інструменти для розширеної діагностики

Для глибшої діагностики електросамокатів корисно мати додаткові спеціалізовані інструменти.

Професійні інструменти діагностики:

Електронні тестери

  • Осцилограф

    Для аналізу форми сигналів контролера та датчиків. Вартість: 2000-8000 грн

  • Тестер батарей

    Точне вимірювання ємності та внутрішнього опору. Вартість: 1500-4000 грн

  • Аналізатор потужності

    Вимірювання споживання струму та ефективності. Вартість: 3000-10000 грн

Спеціалізоване обладнання

  • Програматор контролерів — для оновлення прошивки та налаштувань
  • Балансир акумуляторів — для відновлення балансу секцій батареї
  • Навантажувальна вилка — тестування батареї під навантаженням
  • Тепловізор — виявлення перегрітих компонентів

Економічна доцільність: Професійні інструменти доречні для сервісних центрів або активних користувачів з декількома самокатами. Для разового використання краще звернутися до спеціалістів з відповідним обладнанням.

Коли звертатися до професіоналів

Незважаючи на можливості домашньої діагностики, деякі проблеми потребують професійного втручання.

Обов'язково звертайтеся до сервісу:

  • Проблеми з безпекою

    Несправні гальма, пошкоджена рама, проблеми з рульовим управлінням

  • Складна електроніка

    Ремонт контролерів, перепрошивка, налаштування BMS

  • Гарантійні випадки

    Самостійний ремонт може позбавити гарантії

  • Нестандартні поломки

    Коли домашня діагностика не дає результатів

  • Відсутність інструментів

    Коли для діагностики потрібне спеціальне обладнання

Переваги професійної діагностики: Наші спеціалісти мають досвід діагностики понад 1000 самокатів KuKirin. Ми використовуємо професійне обладнання та надаємо гарантію на всі види робіт. Часто професійна діагностика виявляє проблеми, які неможливо знайти домашніми методами.

Документування результатів діагностики

Правильне документування результатів діагностики допомагає відстежувати проблеми та спрощує спілкування з сервісом.

Що фіксувати при діагностиці:

  • Модель та серійний номер самоката
  • Опис симптомів — що саме не працює, коли проблема з'явилася
  • Результати вимірювань — напруга батареї, опір мотора, коди помилок
  • Умови експлуатації — пробіг, вік самоката, умови зберігання
  • Фото пошкоджень — для наочності та консультацій
  • Проведені дії — що вже перевірялося та ремонтувалося

Корисно знати: Детальна документація діагностики допомагає сервісним центрам швидше знайти проблему та уникнути повторних перевірок. Це економить ваш час та гроші на професійному ремонті.

Висновки та рекомендації

Домашня діагностика електросамоката KuKirin — це корисна навичка, яка допомагає швидко вирішити більшість проблем.

Ключові принципи успішної діагностики:

  1. Безпека превише всього — використовуйте захисне обладнання
  2. Системний підхід — дотримуйтеся логічної послідовності перевірок
  3. Документуйте результати — записуйте всі виміри та спостереження
  4. Не переоцінюйте свої можливості — знайте межі домашньої діагностики
  5. Вчіться на помилках — аналізуйте причини поломок

Пам'ятайте: правильна діагностика — це половина успішного ремонту. Навіть якщо ви не можете усунути проблему самостійно, розуміння її причини допоможе ефективніше спілкуватися з сервісним центром та контролювати якість ремонту.

Для комплексного розуміння обслуговування KuKirin рекомендуємо також ознайомитися з нашими матеріалами про обслуговування коліс та гальм KuKirin.

Потрібна професійна діагностика KuKirin?

Наші експерти проведуть комплексну діагностику з використанням професійного обладнання. Точне виявлення проблем та кваліфікований ремонт!

Часті запитання про діагностику KuKirin

Чи можна діагностувати KuKirin без спеціальних інструментів?

Базову діагностику можна провести навіть без інструментів: перевірити вмикання, реакцію на команди, стан роз'ємів, наявність механічних пошкоджень. Однак для точної діагностики електронних компонентів обов'язково потрібен мультиметр. Мінімальний набір: мультиметр (500-1500 грн), набір викруток та шестигранників (200-500 грн). Цих інструментів достатньо для 80% домашньої діагностики. Професійні тестери батарей та осцилографи потрібні лише для складних випадків або частого використання.

Як відрізнити проблему з батареєю від проблеми з контролером?

Ключова різниця — поведінка під навантаженням. Проблеми з батареєю: напруга сильно падає при навантаженні, самокат працює на малих швидкостях але "задихається" при прискоренні, поступове погіршення характеристик. Проблеми з контролером: напруга батареї стабільна, але немає реакції на команди, раптова повна відмова, спрацювання захисних функцій, коди помилок на дисплеї. Простий тест: виміряйте напругу батареї спочатку без навантаження, потім при натисканні газу. Якщо падіння більше 20% — проблема з батареєю, якщо напруга стабільна але мотор не крутиться — проблема з контролером.

Що робити, якщо діагностика не виявила очевидних проблем?

Якщо базова діагностика не дала результатів, але проблема залишається: перевірте температурні режими (деякі несправності проявляються лише при нагріванні/охолодженні), протестуйте самокат в різних умовах (різна швидкість, навантаження, тривалість роботи), зверніть увагу на інтермітуючі проблеми (що з'являються періодично), перевірте якість електричних з'єднань під мікроскопом або лупою, спробуйте "reset" всіх електронних систем (повне відключення на 30+ хвилин). Якщо проблема складна або нестабільна — це кандидат для професійної діагностики з спеціалізованим обладнанням.

Чи безпечно самостійно діагностувати електричні компоненти?

При дотриманні правил безпеки — так. Основні правила: завжди вимикайте самокат перед початком роботи, використовуйте ізольовані інструменти та діелектричні рукавички, не торкайтеся оголених контактів руками, особливо обережно працюйте з батареєю (висока напруга та струм), не розбирайте герметичні компоненти (контролер, BMS), працюйте в сухих умовах, мийте інструменти під хорошим освітленням. НЕБЕЗПЕЧНО: розбирати батарею, торкатися контактів мокрими руками, працювати під дощем, використовувати пошкоджені інструменти. При найменших сумнівах краще звернутися до професіоналів.

Скільки часу зазвичай займає повна діагностика?

Час діагностики залежить від складності проблеми: базова перевірка (вмикання, дисплей, механічні пошкодження) — 10-15 хвилин, діагностика батареї (напруга, навантажувальний тест, баланс) — 30-45 хвилин, перевірка мотора та контролера — 45-60 хвилин, комплексна діагностика всіх систем — 1.5-2 години. Професійна діагностика в сервісі займає 30-60 хвилин завдяки спеціалізованому обладнанню. Рекомендація: не поспішайте, краще витратити більше часу на якісну діагностику, ніж пропустити важливу проблему або створити нову через поспіх.
